5. 8602-8027010-03 Установка шкафа арматурного

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8602. 8602-8027010-03 Установка шкафа арматурного

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано НефАЗ-45144-8600001 (2010) НефАЗ-65115-8610656-91 (2018) НефАЗ-6520, 6522 (2006) НефАЗ-6520-8630152-73 (2018) НефАЗ-65201-8630666 (2018) НефАЗ-65222-8600052 (2018) НефАЗ-6606 (2008) НефАЗ-66062 (2015) НефАЗ-66063 (64, 65) (2010) НефАЗ-8332 (2004) НефАЗ-8332 (2009) (2009) НефАЗ-8332 (2010) (2010) НефАЗ-8332 (двускатный) (2011) НефАЗ-8332 (односкатный) (2011) НефАЗ-8527 (1991) НефАЗ-8560 (2005) НефАЗ-8560 (2010) НефАЗ-8560 (2008) (2008) НефАЗ-8602 (2010) НефАЗ-8602-10-04 (2014) НефАЗ-9334 (2004) НефАЗ-9334 (2008) (2008) НефАЗ-9334-10 (11, 13, 16, 17) (2008) НефАЗ-9334-20 (2010) НефАЗ-9334-20-10 (2010) НефАЗ-93341 (2005) НефАЗ-93341-07 (08) (2008) НефАЗ-93341-20 (21) (2010) НефАЗ-937006/07-01 (1991) НефАЗ-9385/07 (1991) НефАЗ-9509 (2006) НефАЗ-9509-30 (31) (2010) НефАЗ-96741 (2005) НефАЗ-96742 (2009) НефАЗ-96891-10 (2009) НефАЗ-96894 (2011) НефАЗ-96896-0110411 (2015) НефАЗ-9693 (2005) НефАЗ-9693-10 (2010) НефАЗ-96931-04 (2014) НефАЗ-96931-07 (2014) НефАЗ-96931-10-07 (2011) Тележки подкатные (2008)

Схема > Не выбрано 8602-0000010 Прицеп-цистерна 8602-0000010-03 Прицеп-цистерна 8602-03-2400000, 8602-03-2410001 Ось с тормозами и колесами 8602-03-2410002, 8602-03-2410003 Ось со ступицами и тормозами 8602-2410100-20, 8602-2410101-20 Ось с тормозами и колесами 8602-2410102-20, 8602-2410103-20 (01) Ось со ступицами и тормозами 8602-2707008 Дышло для ТСУ типа "петля-крюк", 8602-2707009 Дышло 8602-2707040 Петля сцепная с втулкой 8602-2804010 Установка заднего буфера 8602-03-2804010 Установка заднего буфера 8602-2822001 Установка поворотной тележки (зазорная сцепка), 8602-2822003 (01) беззазорная сцепка) 8602-03-2822001 Установка поворотной тележки(зазорная сцепка), 8602-03-2822003(01) (беззазорная сцепка) 8602-2822010 Тележка поворотная(зазорная сцепка), 8602-2822011 (беззазорная сцепка) 8602-03-2822010, 8602-03-2822011 Тележка поворотная 8602-2902001 Установка передней подвески 8602-03-2902001 Установка передней подвески 8602-2912001 Установка задней подвески 8602-03-2912001 Установка задней подвески 96741-3101010, 96742-3101010 Колесо с шиной 96931-3101020-01 Колесо с шиной 96741-3104076 Гайка подшипника 9674-3105001 Установка запасного колеса 96931-3105001 Установка запасного колеса 8602-3500001-01 Установка пневматических тормозов 8602-03-3500001 Установка пневматических тормозов 96741-3502120-10 Кронштейн правый с втулкой, 96741-3502121-10 Кронштейн левый с втулкой 96741-3502128 Опора разжимного кулака 8332-03-3502220, 8332-03-3502221 Опора разжимного кулака 8602-3508001 Установка стояночного тормоза 9674-3508110-01 Привод передний 8602-3508181 Трос в сборе 96741-3519100-20, 96741-3519200-20 Тормозная камера с энергоаккумулятором 96741-3519210-20 Доработка тормозной камеры тип 24, 96741-3519110-20 тип 20 8602-3700010Э4 Схема электрическая 8602-3700010 Монтаж электрооборудования 96741-3716010 Установка задних фонарей 96742-3717020, 96742-3717020-10 Установка переднего фонаря 96742-3717020, 96742-3717020-10 (01) Установка переднего фонаря (вариант) 8602-3719010 Установка коробки соединительной задней 8602-3719020 Установка коробки соединительной передней 8602-3718200 Щиток управления 9693-3731030, 9693-3731030-01 Установка бокового фонаря 96741-3827010 Установка датчика уровня жидкости 96741-3827010 ЭЗ Датчик уровня жидкости. Схема электрическая принципиальная 6606-3919010 Ящик для ЗИП в сборе 9674-3910165 Установка огнетушителя 6606-3919020-62 СБ Ящик для песка в сборе 6606-3919025 Дверка в сборе 8602-3919035-03 Установка ящика для песка 9674-3919040 Замок с защелкой типа ЗМЧ 96741-3519100-20, 96741-3519200-20 Тормозная камера с энергоаккумулятором 96741-3519210-20 Доработка тормозной камеры тип 24, 96741-3519110-20 тип 20 66061-01-3932200, 66063-01-3932200, 9674-3932200 Рукав 8602-8000010 Установка технологического оборудования 8602-8000010-03 Установка технологического оборудования 8602-8000050 Установка сливо-наливного устройства 8602-8000050-03 Установка сливо-наливного устройства 8602-8020010 Установка системы управления клапаном нижним 8602-8020010-03 Установка системы управления клапаном нижним 8602-8027010-03 Установка шкафа арматурного 96741-8027030 Дверка в сборе 8602-8210030, 8602-8210030-03 Установка лестницы, поручня и площадки 8652-8210090 Установка информационных табличек 8602-8511030 Установка брызговиков 66052-8513110 Крышка горловины 66052-8513110-10 Крышка горловины (вариант) 9674-8520010-01, 66063-8520010-01, 5607-8520010-01 Пенал в сборе 9674-8520020 Защелка 9674-8520030-01 Накладка в сборе 8602-8530010 Установка боковой защиты 96741-8532010 Установка защиты крышки горловины

1

4

5

7

8

15

17

22

23

26

27

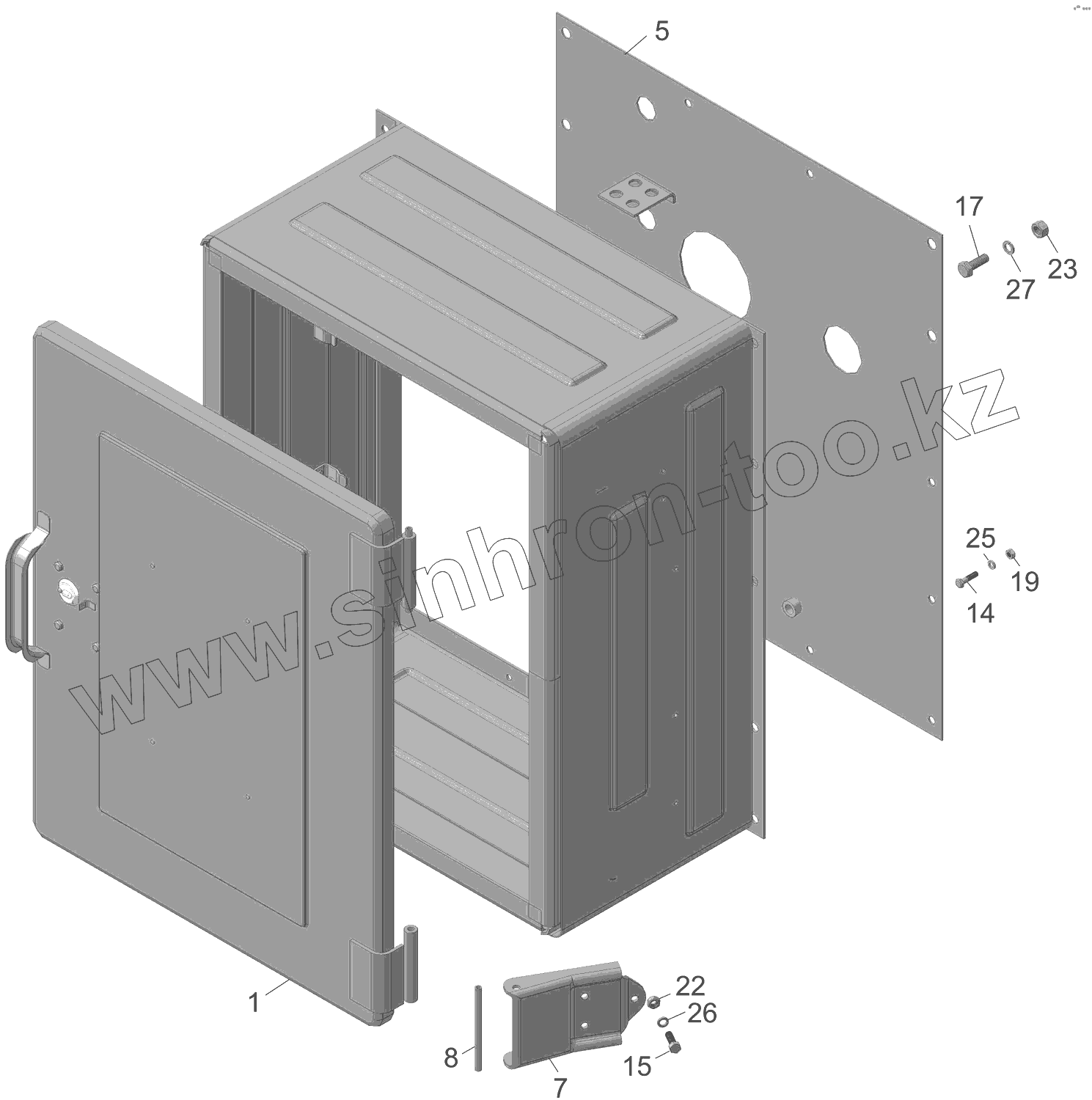

Позиция на иллюстрации	Заводской номер детали		Название детали
1	96741-8027030		Дверка в сборе
4	8602-8027060		Корпус шкафа арматурного
5	8602-8027086		Стенка задняя
7	3964-6106028		Петля двери нижняя
8	3964-6106128		Ось петли
15	1/60436/21		Болт М8-6gх25
17	1/13069/21		Болт ТЕМ10х1,25-6gх30
22	1/61008/11		Гайка М8
23	1/21647/11		Гайка
26	1/05166/70		Шайба пружинная 8
27	1/05168/70		Шайба пружинная 8

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
