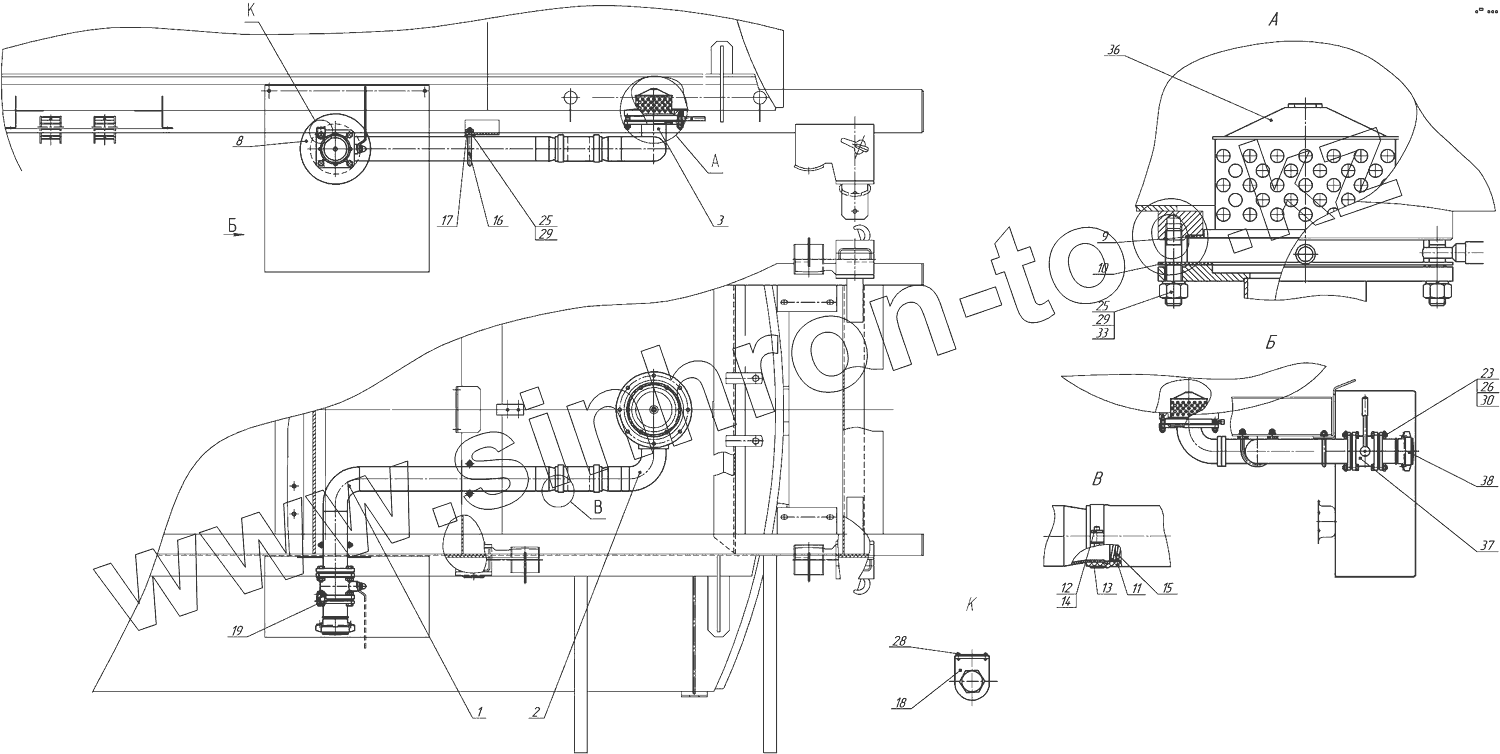

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8602. 8602-8000050 Установка сливо-наливного устройства

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
8
9
10
11
12
13
14
15
16
17
18
19
23
25
25
26
28
29
29
30
33
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали
1 8602-8000060-03 Трубопровод
2 8602-8000070-03 Трубопровод
3 8602-8000080-03 Трубопровод
8 8602-800090-03 Прокладка
9 66052-01-8000058-30 Прокладка
10 66052-01-8000057-30 Прокладка
11 8602-8000015-10 Рукав
12 9654-4301122 Гайка
13 9654-4301126 Скоба
14 96741-8000046 Болт
15 96742-8000045 Пружина
16 96741-8000415 Хомут
17 66052-8000417 Прокладка
18 66065-01-8000054-01 Стойка
19 66065-01-3903101 Табличка информационная
23 1/59811/21 Болт ТЕМ16х1,5-6gх60
25 1/61015/11 Гайка М12х1,25-6Н
26 1/21641/11 Гайка М16х1,5-6Н
28 1/28392/90 Заклепка 3,3х13
29 1/05170/70 Шайба пружинная 12
30 1/05172/70 Шайба пружинная 16
33 1/35329/21 Шпилька М12x1,25x45
36 ДКП-90/01 Клапан донный пневматический ДКП-90/01
37 3004015044 Кран шаровый Л39370-080 DN 80 ТУ 26-07-601-2001
38 794.00.00.00-07 Быстроразъемное соединение 3-80-0-0
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
