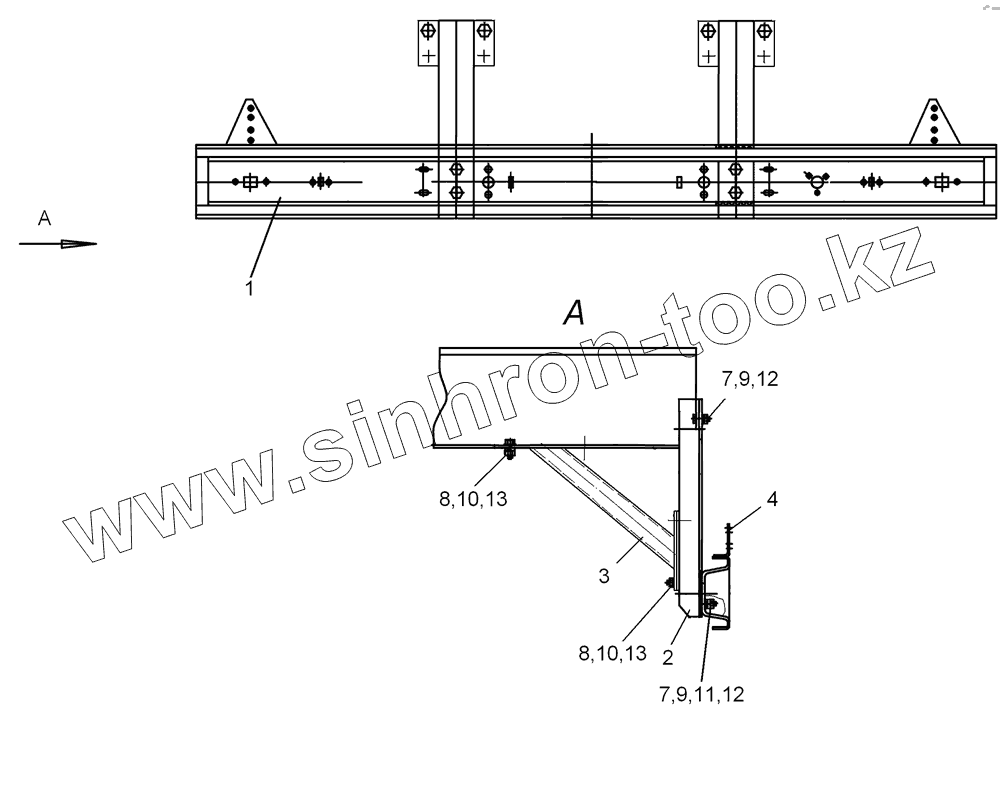

Установка бампера безопасности 8560-2804010
Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8560 (2008). Установка бампера безопасности 8560-2804010
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
BAW
DAF
DongFeng
FAW
Foton
HOWO
Hyundai
IVECO
JAC Motors
LGMG
MAN
Shaanxi
SITRAK
Studebaker
Tata
Volvo
Автокомпонент Плюс
БелАЗ
Брянский Арсенал
ГАЗ
ЗИЛ
КАЗ
Камский автозавод
КрАЗ
Мадара
МАЗ
МЗКТ
МоАЗ
Нефтекамский автозавод
Ставропольский Завод АвтоПрицепов
ТАТРА
Тонар
УралАЗ
ЧМЗАП
Модель
Не выбрано
НефАЗ-45144-8600001 (2010)
НефАЗ-65115-8610656-91 (2018)
НефАЗ-6520, 6522 (2006)
НефАЗ-6520-8630152-73 (2018)
НефАЗ-65201-8630666 (2018)
НефАЗ-65222-8600052 (2018)
НефАЗ-6606 (2008)
НефАЗ-66062 (2015)
НефАЗ-66063 (64, 65) (2010)
НефАЗ-8332 (2004)
НефАЗ-8332 (2009) (2009)
НефАЗ-8332 (2010) (2010)
НефАЗ-8332 (двускатный) (2011)
НефАЗ-8332 (односкатный) (2011)
НефАЗ-8527 (1991)
НефАЗ-8560 (2005)
НефАЗ-8560 (2010)
НефАЗ-8560 (2008) (2008)
НефАЗ-8602 (2010)
НефАЗ-8602-10-04 (2014)
НефАЗ-9334 (2004)
НефАЗ-9334 (2008) (2008)
НефАЗ-9334-10 (11, 13, 16, 17) (2008)
НефАЗ-9334-20 (2010)
НефАЗ-9334-20-10 (2010)
НефАЗ-93341 (2005)
НефАЗ-93341-07 (08) (2008)
НефАЗ-93341-20 (21) (2010)
НефАЗ-937006/07-01 (1991)
НефАЗ-9385/07 (1991)
НефАЗ-9509 (2006)
НефАЗ-9509-30 (31) (2010)
НефАЗ-96741 (2005)
НефАЗ-96742 (2009)
НефАЗ-96891-10 (2009)
НефАЗ-96894 (2011)
НефАЗ-96896-0110411 (2015)
НефАЗ-9693 (2005)
НефАЗ-9693-10 (2010)
НефАЗ-96931-04 (2014)
НефАЗ-96931-07 (2014)
НефАЗ-96931-10-07 (2011)
Тележки подкатные (2008)
Схема
>
Не выбрано
Установка платформы на шасси 8560-8500002
Установка тента 55102-8500004
Установка дополнительных бортов 55102-8500012-30
Установка надставных бортов 55102-8500012-40
Платформа 8560-8500020
Установка торсионов 55102-8500054-10
Установка запоров боковых бортов 55102-8500032
Установка упора 8560-8500050
Установка канатов 55102-8500060
Уплотнитель горизонтальный бокового борта 55102-8502503-10
Борт дополнительный боковой 55102-8502610-10
Борт дополнительный передний 55102-8504310-10
Тент платформы 55102-8508020
Установка брызговиков 8560-8511010
Установка гидрооборудования 8560-8600011
Установка гидрооборудования 8560-8600012
Гидроцилиндр 8560-8603010
Рукав высокого давления 5511-8609090-01, 55102-8609090, 8560-8609090
Канат ограничения 55102-8611410
Ось с тормозами и колесами 8602-2410100, 8332-2410100, 8602-2410101, 8332-2410101
Ось с тормозами и колесами 8602-2410100-20, 8332-2410100-20, 8602-2410101-20, 8332-2410101-20
Ось со ступицами и тормозами 96741-2410102, 96741-2410103, 8602-2410102, 8602-2410103, 8332-2410102, 8332-2410103
Ось со ступицами и тормозами 96741-2410102-20, 96741-2410103-20, 8602-2410102-20, 8602-2410103-20, 8332-2410102-20, 8332-2410103-20
Ось (сварная) 8602-2410110, 8602-2410111, 8332-2410110, 8332-2410111
Ось 8602-2410110-20, 8602-2410111-20, 8332-2410110-20, 8332-2410111-20
Установка боковой защиты 8560-2801500-10
Установка бампера безопасности 8560-2804010
Установка поворотной тележки 8602-2822001, 8602-2822201, 8332-2822001, 8332-03-2822001, 8560-2822001С
Установка поворотной тележки 8602-2822003, 8602-2822203, 8332-2822003, 8332-03-2822003, 8560-2822003
Тележка передняя 8602-2822010, 8602-2822210, 8560-2822010, 8332-2822010
Установка поворотной тележки 8602-2822221, 8602-2822223, 8332-2822221, 8332-2822223
Тележка передняя 8602-2822224, 8602-2822225, 8332-2822224, 8332-2822225
Установка передней подвески 8602-2902001, 8332-2902001, 8332-03-2902001
Установка задней подвески 8602-2912001, 8332-2912001, 8332-03-2912001
Установка запасного колеса 8560-3105001
Колесо с шиной 96741-3101010, 96742-3101010
Привод пневматических тормозов (сАБС) 8560-3500001
Установка таблички РТС(регулятор тормозных сил) 8560-3500020
Рычаг регулировочный 96741-3501136
Суппорт тормоза в сборе 96741-3502012, 96741-3502013
Кронштейн правый с втулкой 96741-3502120-10, Кронштейн левый с втулкой 96741-3502121-10
Опора разжимного кулака 96741-3502128
Установка стояночного тормоза 8602-3508001, 8560-3508001
Привод передний 9674-3508110
Трос в сборе 9674-3508181, 9680-3508181
Схема электрическая принципиальная 8560-3700003ЭЗ
Установка электрооборудования 8560-3700010, 8560-3700010-01
Установка задних фонарей 8560-3716010
Жгут основной 8560-3724020
Пучок проводов от тягача к прицепу 8560-3724021
Пучок проводов контурных огней 8560-3724031, 8560-3724032
Пучок проводов задних фонарей 8560-3724029
Жгут проводов боковых габаритных фонарей 8560-3724098, 8560-3724099
Круг поворотный в сборе 8602-2704000
Дышло 8602-2707008
Дышло с петлей буксирной в сборе 8560-2707008, 8560-2707009
Петля сцепная с втулкой 8602-2707040
Дышло с петлей буксирной в сборе 8560-2707208, 8560-2707209
Установка инструкционной таблички по технике безопасности 8560-3903010
Установка заводской таблички 8560-3904005
Установка противооткатных упоров 8560-3926010
Прицеп в сборе 8560-0000050 (51, 52, 60, 61, 62, 70, 71, 72, 80, 82)
1
2
3
4
7
7
8
8
9
9
10
10
11
12
12
13
13
Позиция на иллюстрации
Заводской номер детали
Название детали
1
96741-2804020
Буфер верхний
2
85512-2804040-30
Стойка
3
85512-2804050-30
Подкос
4
96741-3716019
Кронштейн
7
1/14223/31
Болт М14х 1,5-6gх30
8
1/13762/21
Болт М16х 1,5-6gх35
9
1/21640/11
Гайка М14х1,5-6Н
10
1/21641/11
Гайка М16х1,5-6Н
11
1/05201/01
Шайба плоская 14х26
12
1/05171/73
Шайба пружинная 14
13
1/05172/70
Шайба пружинная 16
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
