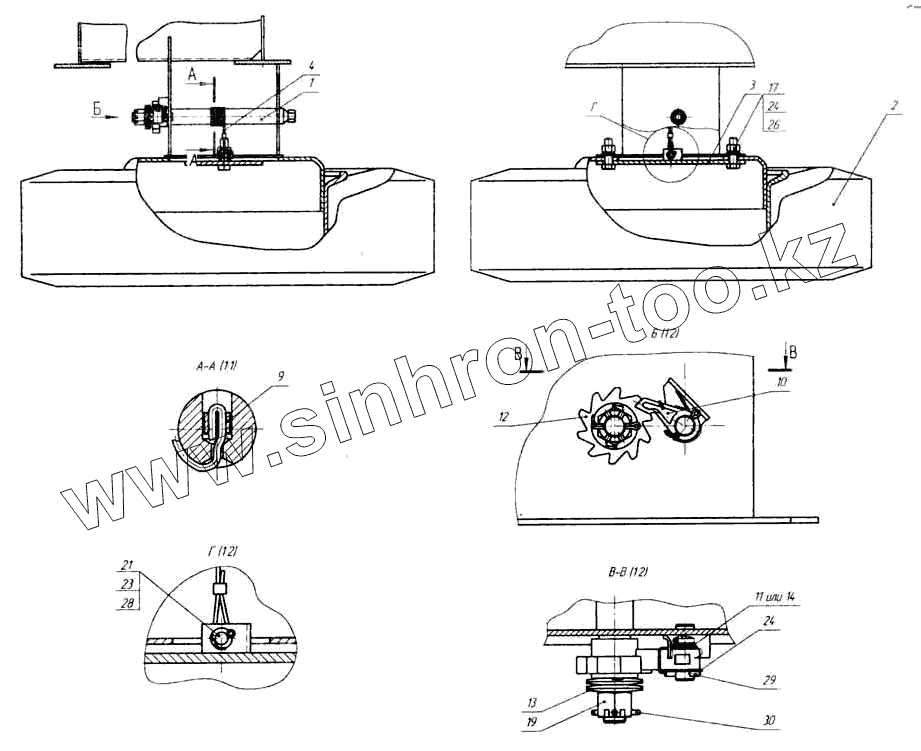

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8560. Установка запасного колеса
1
2
2
2
3
4
9
10
11
12
13
14
17
19
21
23
24
24
26
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5511-3105840 | Вал ворота | |
| 2 | 9674-3101010 | Колесо с шиной | |
| 2 | 9693-3101011 | Колесо с шиной | |
| 2 | 5320-3100001 | Колесо с шиной | |
| 3 | 9693-3105010 | Держатель запасного колеса | |
| 4 | 9674-3105861 | Канат установки запасного колеса | |
| 9 | 5320-3925231 | Втулка обжимная | |
| 10 | 5410-3105885 | Защелка ворота держателя | |
| 11 | 5410-3105889 | Пружина защелки ворота держателя запасного колеса | |
| 12 | 5410-3105903 | Храповик ворота держателя запасного колеса | |
| 13 | 5410-31059907 | Пружина тарельчатая ворота держателя запасного колеса | |
| 14 | 96741-3105899 | Пружина защелки ворота держателя запасного колеса | |
| 17 | 1/21643/11 | Гайка ЕМ20х1,5-6Н | |
| 19 | 853514-П29 | Гайка ЕкМ24х1,5-6Н | |
| 21 | 260087 | Палец 12х35 ОСТ37.001.163-75 | |
| 23 | 1/05200/01 | Шайба | |
| 24 | 1/05174/70 | Шайба плоская 20х35 | |
| 26 | 1/05204/01 | Шайба плоская 20х35 | |
| 28 | 1/07969/01 | Шплинт разводной 4х25 | |
| 29 | 1/07972/01 | Шплинт 5х30 | |
| 30 | 1/07350/01 | Шплинт разводной 5х50 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
