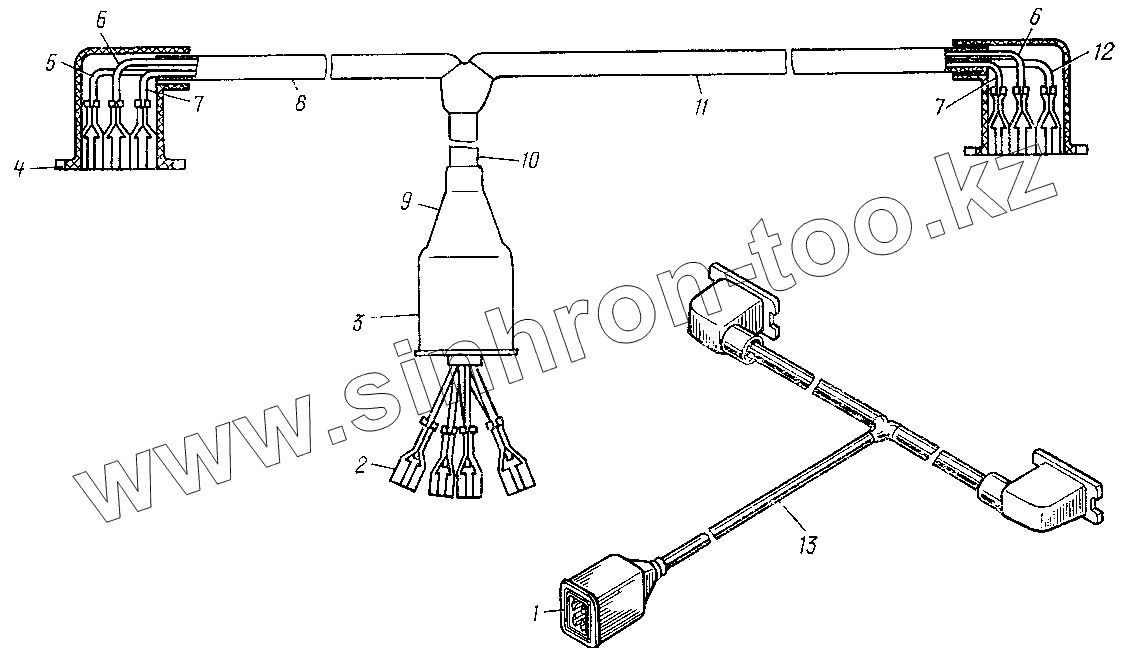

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8527. Жгут проводов задний с колодками

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

9

10

11

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Колодка четырехконтактная для наружных штекеров		Колодка четырехконтактная для наружных штекеров
2	Штекер наружный колодочный		Штекер наружный колодочный
3	8527-3724030		Жгут проводов задний в сборе
4	9370-3716017		Чехол защитный штекерного разъема
5	Провод ПГВА-1,5 белый (L=1,2м)		Провод ПГВА-1,5 белый (L=1,2м)
6	Провод ПГВА-1,5 розовый (L=3,2м)		Провод ПГВА-1,5 розовый (L=3,2м)
7	Провод ПГВА-1,5 серый (L=3,2м)		Провод ПГВА-1,5 серый (L=3,2м)
8	8527-3724032		Трубка защитная (L=7,5м)
9	9370-3724109		Чехол защитный наружный
10	8527-3724054		Трубка защитная (L=2,5м)
11	8527-3724052		Трубка защитная (L=15,5м)
12	Провод ПГВА-1,5 коричневый (L=2м)		Провод ПГВА-1,5 коричневый (L=2м)
13	8627-3724028-10		Жгут проводов задний с колодками в сборе
