Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8527. Упругий элемент

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

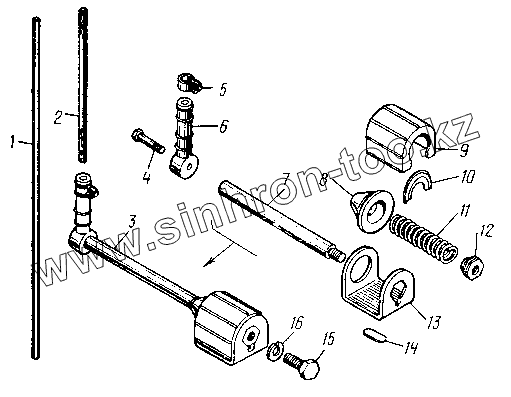

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8350-3506446		Штанга задняя
2	8350-3506442		Штанга передняя
3	100-3533110		Элемент упругий в сборе
4	Болт		Болт (d=8x1,25, l=75, l0=26, H=6, h=5, D=16,2, d1=10, d2=14, S=14)
5	308787		Хомут
6	100-3533065		Муфта соединительная
7	100-3533122		Стержень
8	100-3533123		Направляющая
9	100-3533128		Колпак
10	100-3533127		Лист прижимной
11	100-3533125		Пружина
12	100-3533126		Направляющая пружины
13	100-3533120		Корпус
14	100-3515199		Табличка
15	201540		Болт
16	252157		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
