Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8527. Стандартные детали
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
5
6

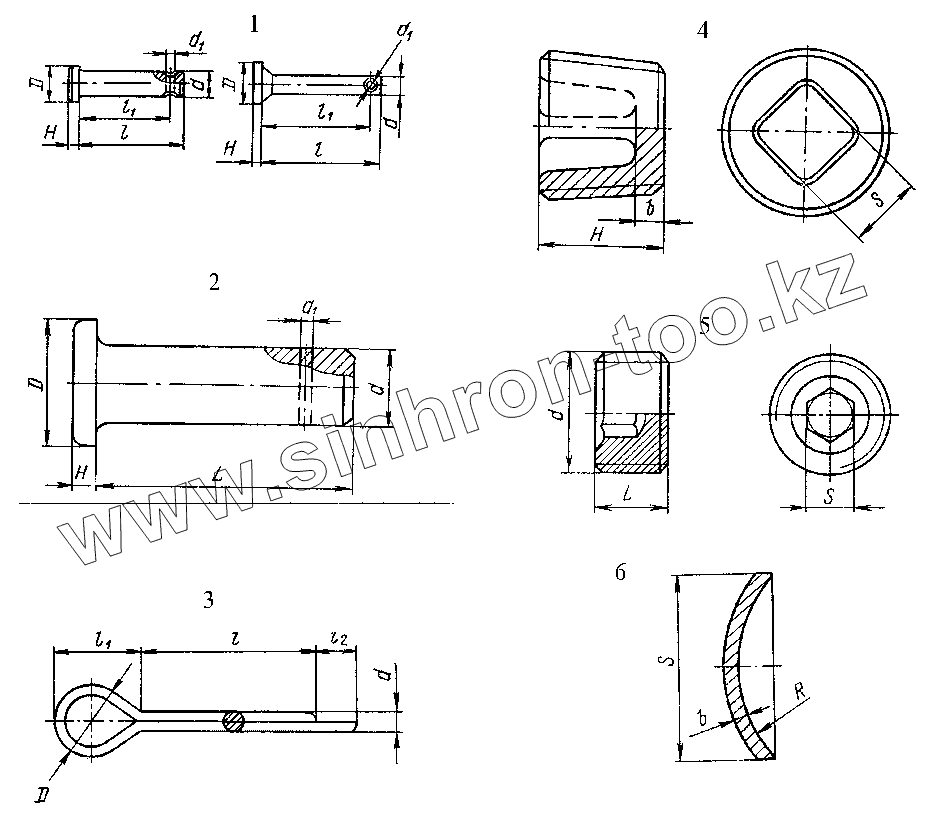

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 260068 | Палец | |
| 1 | 260061 | Палец | |
| 1 | 260039 | Палец | |
| 1 | 260143 | Палец | |
| 1 | 260135 | Палец | |
| 1 | 260115 | Палец | |
| 1 | 260110 | Палец 14х40 ОСТ 37.001.163-75 | |
| 1 | 260108 | Палец | |
| 1 | 260089 | Палец | |
| 1 | 260088 | Палец 12х38 ОСТ 37.001.163-79 | |
| 1 | 260087 | Палец 12х35 ОСТ37.001.163-75 | |
| 1 | 260086 | Палец | |
| 1 | 260085 | Палец (d=12, d1=4, D=16, l=30, l1=25, H=3,5) | |
| 2 | Ось | Ось | |
| 2 | Ось | Ось | |
| 3 | 258101 | Шплинт | |
| 3 | 1/07985/01 | Шплинт разводной 6х50 | |
| 3 | 258039 | Шплинт | |
| 3 | 1/07983/01 | Шплинт разводной 6х40 | |
| 3 | 258081 | Шплинт разводной (d=6,3, D=11,1, l=32, l1=14, l2=4) | |
| 3 | 258071 | Шплинт | |
| 3 | 258068 | Шплинт | |
| 3 | 258067 | Шплинт | |
| 3 | 258055 | Шплинт | |
| 3 | 258064 | Шплинт разводной (d=4, D=7,1, l=32, l1=9, l2=3) | |
| 3 | 268053 | Шплинт разводной (d=4, D=7,1, l=25, l1=9, l2=3) | |
| 3 | 258052 | Шплинт | |
| 3 | 1/07346/01 | Шплинт разводной 3х30 | |
| 3 | 258040 | Шплинт | |
| 3 | 258113 | Шплинт | |
| 3 | 258013 | Шплинт | |
| 4 | Пробка резьбовая коническая | Пробка резьбовая коническая с квадратным углублением в головке (d=КГ3/8", S=8, H=12, b=4) | |
| 5 | 853888 | Пробка фиксатора | |
| 6 | 1/01586/00 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
