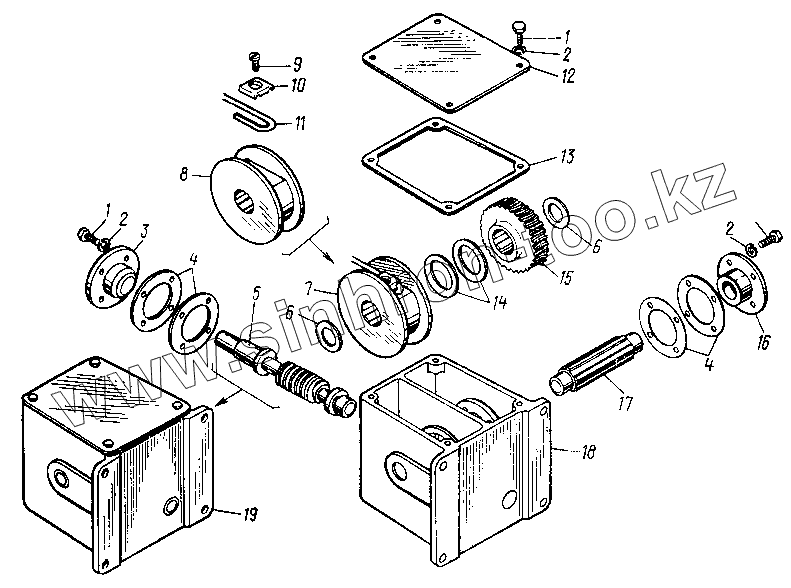

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8527. Подъемник запасного колеса
1
1
1
2
2
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 201420 | Болт М10-6gх12 | |
| 2 | 252154 | Шайба | |
| 3 | 9370-3113071 | Подшипник | |
| 4 | 9370-3113072 | Прокладка | |
| 5 | 9370-3113078-10 | Червяк | |
| 6 | 9370-3113090 | Кольцо | |
| 7 | 9370-3113085-10 | Барабан в сборе | |
| 8 | 9370-3113086-20 | Барабан | |
| 9 | 220105 | Винт | |
| 10 | 9370-3113074-10 | Пластина | |
| 11 | 9370-3105105-10 | Канат подъемный | |
| 12 | 9370-3113069-10 | Крышка | |
| 13 | 9370-3113070-10 | Прокладка | |
| 14 | 9370-3113075-10 | Кольцо | |
| 15 | 9370-3113076-20 | Колесо червячное | |
| 16 | 9370-3113073 | Подшипник | |
| 17 | 9370-3113089-10 | Вал | |
| 18 | 9370-3113068-10 | Корпус | |
| 19 | 9370-3113010-11 | Подъемник запасного колеса механический в сборе |
