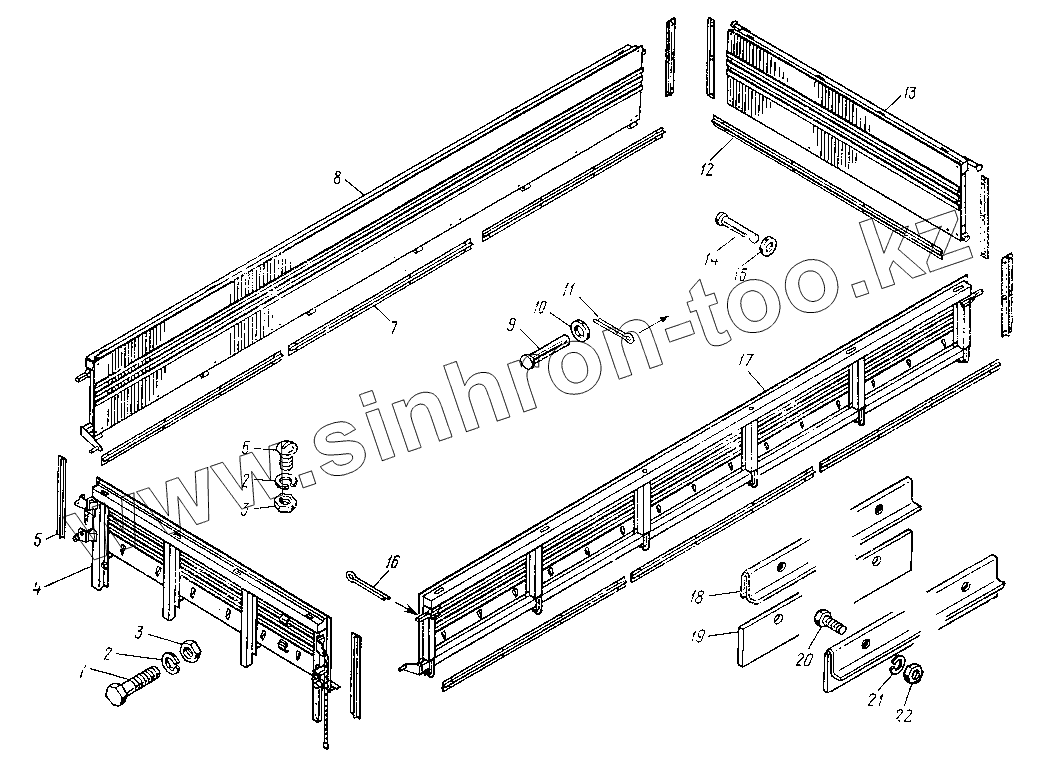

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8527. Основание борта платформы
1
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 201505 | Болт | |
| 2 | 252136 | Шайба | |
| 3 | 250512 | Гайка | |
| 4 | 8527-8504010-30 | Борт передний | |
| 5 | 55102-8502512-10 | Уплотнитель вертикальный в сборе | |
| 6 | 210404 | Болт | |
| 7 | 55102-8502503-10 | Уплотнитель горизонтальный бокового борта | |
| 8 | 55102-8502010-10 | Борт боковой правый | |
| 9 | 8527-8502058 | Палец | |
| 10 | 252018 | Шайба | |
| 11 | 258055 | Шплинт | |
| 12 | 55102-8503076-10 | Уплотнитель горизонтальный заднего борта в сборе | |
| 13 | 8527-8503010-30 | Борт задний | |
| 14 | 260143 | Палец | |
| 15 | 252017 | Шайба | |
| 16 | 258071 | Шплинт | |
| 17 | 55102-8502011-10 | Борт боковой левый | |
| 18 | 55102-8502516-10 | Обойма уплотнителя вертикального бокового борта | |
| 18 | 55102-8502507-10 | Обойма уплотнителя горизонтального бокового борта | |
| 18 | 55102-8503078-10 | Обойма уплотнителя горизонтального заднего борта | |
| 19 | 55102-8502514-10 | Уплотнитель вертикального бокового борта | |
| 19 | 55102-8502505-10 | Уплотнитель горизонтальный бокового борта | |
| 19 | 55102-8503077-10 | Уплотнитель горизонтальный заднего борта | |
| 20 | 201456 | Болт (d=8x1,25, l=20, l0=20, H=5, D=13,8, S=12) | |
| 21 | 252155 | Шайба | |
| 22 | 250510 | Гайка шестигранная (d=8x1,25, S=13, H=6,5, D=14,4, D1=13) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
