Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8527. Надставные деревянные борта
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20

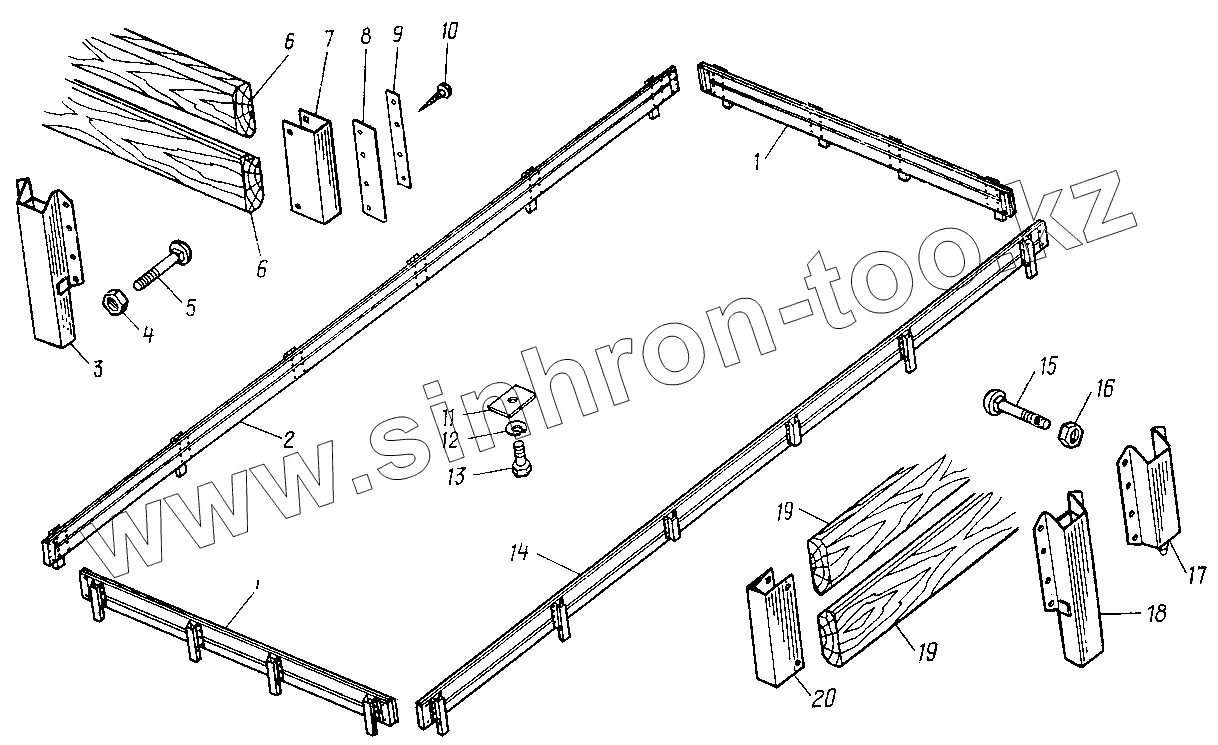

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8527-8503200-10 | Борт задний | |
| 2 | 8527-8502200-10 | Борт боковой правый | |
| 3 | 8527-8502260-10 | Стойка заднего борта | |
| 4 | 250610 | Гайка | |
| 5 | 210384 | Болт | |
| 6 | 8527-8503232 | Доска заднего борта | |
| 7 | 8527-8502324 | Окантовка торцовая заднего борта | |
| 8 | 8527-8503530-10 | Прокладка уплотнительная заднего борта | |
| 9 | 8527-8503532-10 | Планка прижимная | |
| 10 | 247577 | Шуруп | |
| 11 | 8527-8502328 | Пластина опорная | |
| 12 | 252156 | Шайба | |
| 13 | 201680 | Болт | |
| 14 | 8527-8502201-10 | Борт боковой левый | |
| 15 | 210384 | Болт | |
| 16 | 250510 | Гайка шестигранная (d=8x1,25, S=13, H=6,5, D=14,4, D1=13) | |
| 17 | 8527-8502300 | Стойка бокового борта короткая | |
| 18 | 8527-8502260-10 | Стойка заднего борта | |
| 19 | 8527-8502232 | Доска бокового борта | |
| 20 | 8527-8502324 | Окантовка торцовая заднего борта |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
