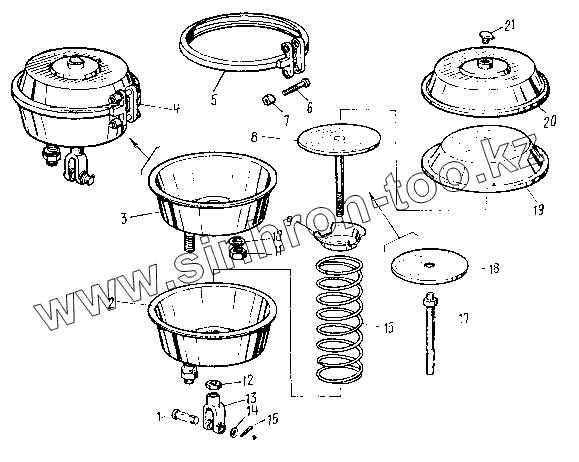

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8527. Камера тормозная передняя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 260089 Палец
2 500-3519120-10 Корпус в сборе
3 500-3519124 Корпус
4 500-3519110-01 Тормозная камера в сборе
5 500-3519158 Хомутик
6 500-3519064 Болт
7 500-3519066 Гайка
8 500-3519130-А Шток в сборе
9 500-3519136-10 Стакан упорный
10 252139 Шайба
11 250561 Гайка шестигранная (d=16x1,5, S=24, H=13, D=26,8)
12 250515 Гайка М12-6Н ОСТ 37.001.124-75 Применяется с позицией 26
13 200-3504055-Б Вилка
14 252007 Шайба
15 258052 Шплинт
16 500-3519154 Пружина
17 500-3519034-Б Шток
18 500-3519135-Б Диск
19 500-3519150 Мембрана
20 500-3519140 Крышка
21 500-3513028 Пробка-заглушка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
