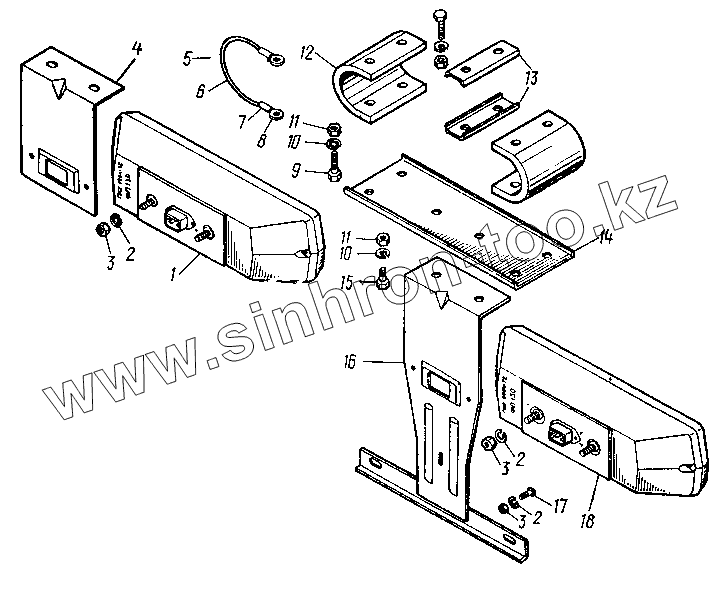

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8527. Фонари задние
1
2
2
2
3
3
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ФП130Г-3716010-Б | Фонарь задний правый | |
| 2 | 252154 | Шайба | |
| 3 | 250508 | Гайка шестигранная (d=6x1, S=10, H=5, D=11, D1=10) | |
| 4 | 5320-3716020 | Кронштейн заднего фонаря правый | |
| 5 | 8527-3724042 | Провод от фонаря на массу | |
| 6 | ПГВА-1,5 коричневый (L=0,29м) | Провод ПГВА-1,5 коричневый (L=0,29м) | |
| 7 | 8350-3724014 | Трубка защитная | |
| 8 | Наконечник | Наконечник | |
| 9 | 201460 | Болт | |
| 10 | 252155 | Шайба | |
| 11 | 250510 | Гайка шестигранная (d=8x1,25, S=13, H=6,5, D=14,4, D1=13) | |
| 12 | 5320-3716026 | Амортизатор | |
| 13 | 8528-3716036 | Планка-поперечина | |
| 14 | 8527-3716038 | Планка крепления амортизатора | |
| 15 | 201454 | Болт | |
| 16 | 8527-3716014 | Кронштейн заднего фонаря и номерного знака | |
| 17 | 220105 | Винт | |
| 18 | ФП130В-3716010 | Фонарь задний левый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
