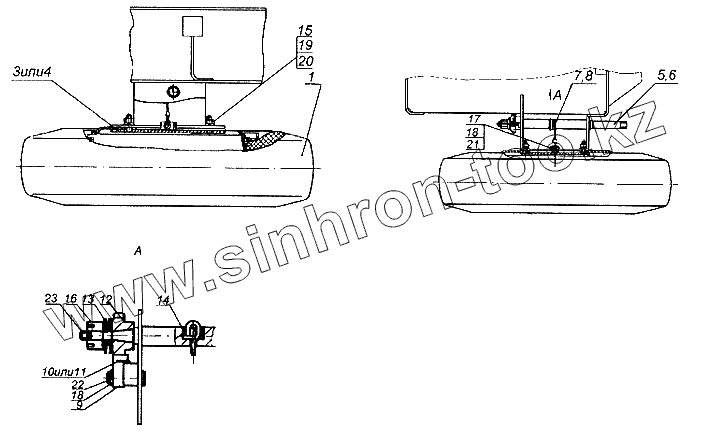

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8332. Установка запасного колеса
1
1
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9674-3101010 | Колесо с шиной | |
| 1 | 96741-3101010 | Колесо с шиной | |
| 1 | 9334-08-3101010 | Колесо с шиной | |
| 3 | 9693-3105010 | Держатель запасного колеса | |
| 4 | 9674-3105010 | Держатель запасного колеса | |
| 5 | 5511-3105840 | Вал ворота | |
| 6 | 9674-3105849-01 | Вал ворота в сборе | |
| 7 | 9674-3105861 | Канат установки запасного колеса | |
| 8 | 9674-3105861-01 | Канат установки запасного колеса в сборе | |
| 9 | 5410-3105885 | Защелка ворота держателя | |
| 10 | 5410-3105899 | Пружина защелки ворота держателя запасного колеса | |
| 11 | 96741-3105899 | Пружина защелки ворота держателя запасного колеса | |
| 12 | 5410-3105903 | Храповик ворота держателя запасного колеса | |
| 13 | 5410-3105907 | Пружина тарельчатая ворота держателя запасного колеса | |
| 14 | 5320-3925231 | Втулка обжимная | |
| 15 | 1/21643/11 | Гайка ЕМ20х1,5-6Н | |
| 16 | 853514-П29 | Гайка ЕкМ24х1,5-6Н | |
| 17 | 260087 | Палец 12х35 ОСТ37.001.163-75 | |
| 18 | 1/05200/01 | Шайба | |
| 19 | 1/05204/01 | Шайба плоская 20х35 | |
| 20 | 1/05174/70 | Шайба плоская 20х35 | |
| 21 | 1/07969/01 | Шплинт разводной 4х25 | |
| 22 | 1/07972/01 | Шплинт 5х30 | |
| 23 | 1/07350/01 | Шплинт разводной 5х50 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
