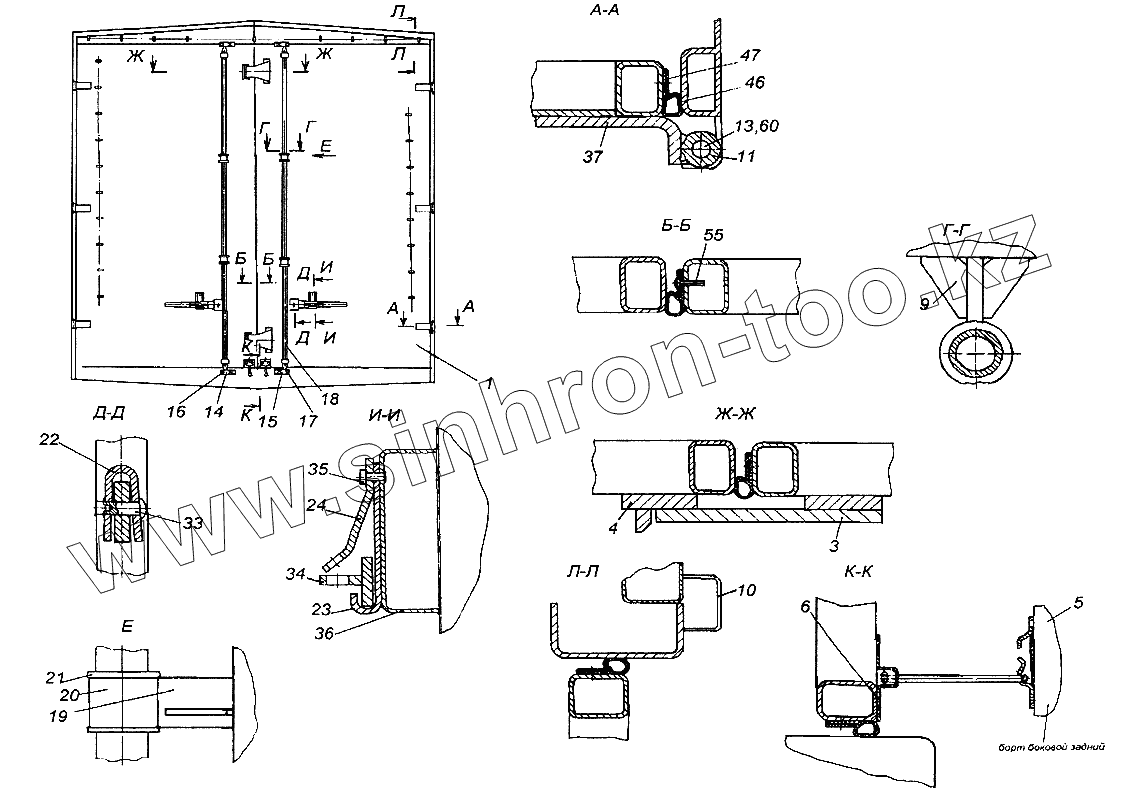

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8332. Установка дверей на 8332-0000010-02
1
3
5
6
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
33
34
35
36
37
46
47
55
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9334-05-6200010 | Дверь задняя в сборе | |
| 3 | 9709-6206080 | Ограничитель | |
| 5 | 9709-02-6200200 | Кронштейн фиксатора | |
| 6 | 9709-02-6206122 | Упор двери | |
| 9 | 9334-04-5701167 | Ребро | |
| 10 | 9334-04-5701235 | Скоба | |
| 11 | 93341-6200111 | Втулка | |
| 13 | 4959-6200113 | Ось | |
| 14 | 4959-6200114 | Зажим левый | |
| 15 | 4959-6200115 | Зажим правый | |
| 16 | 4959-6200116 | Стопор левый | |
| 17 | 4959-6200117 | Стопор правый | |
| 18 | 9334-05-6200118 | Труба | |
| 19 | 9334-05-6200119 | Пластина | |
| 20 | 9334-05-6200120 | Втулка | |
| 21 | 4959-6200121 | Кольцо стопорное | |
| 22 | 4959-6200122 | Кронштейн запора | |
| 23 | 93341-6200123 | Кронштейн | |
| 24 | 93341-6200124 | Ушко | |
| 33 | 4959-6200131 | Заклепка | |
| 34 | 4959-6200132 | Ручка | |
| 35 | 93341-6200133 | Заклепка | |
| 36 | 9334-05-6200134 | Кронштейн | |
| 37 | 9334-05-6200135 | Навеска двери | |
| 46 | 9334-05-6207016 | Профиль резиновый | |
| 47 | 9334-05-6207017 | Профиль алюминиевый | |
| 55 | 1/76797/01 | Винт | |
| 60 | 1/07964/01 | Шплинт разводной 3х20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
