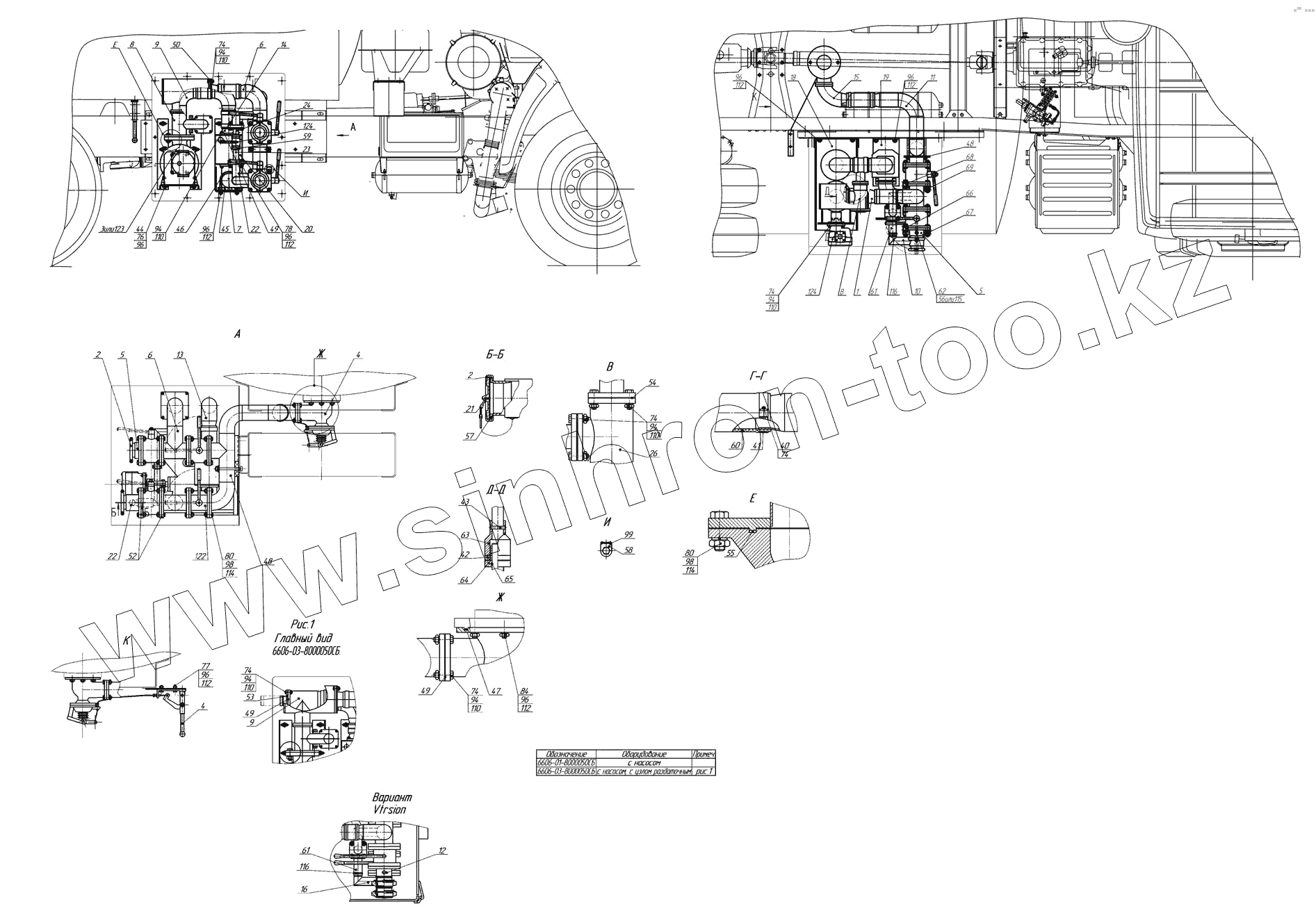

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-6606. Установка сливо-наливного устройства
6606-01-8000050СБ
6606-03-8000050СБ
1
2
2
3
4
4
5
5
6
6
7
8
8
9
9
9
10
11
12
13
14
15
16
18
19
20
21
22
22
23
24
26
40
41
42
43
44
45
46
47
48
48
49
49
49
50
52
54
55
56
57
58
59
60
61
61
62
63
64
65
66
67
68
69
74
74
74
74
74
74
76
77
78
80
80
84
94
94
94
94
94
94
96
96
96
96
96
96
96
98
98
99
110
110
110
110
110
110
112
112
112
112
112
112
114
114
115
116
116
122
123
124
124
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6606-01-8000050СБ | 6606-01-8000050СБ | Установка сливо-наливного устройства | |
| 6606-03-8000050СБ | 6606-03-8000050СБ | Установка сливо-наливного устройства | |
| 1 | 5619-01-8000160 | Патрубок | |
| 2 | 9674-3932010 | Хомут | |
| 3 | ЖН.30-3060010 | Насос ЖН-30-Л-У2 | |
| 4 | 96741-8026300 | Привод ручной | |
| 5 | 66061-01-8000055 | Патрубок | |
| 6 | 66061-01-8000060 | Трубопровод | |
| 7 | 66061-01-8000070 | Трубопровод | |
| 8 | 66061-01-8000080 | Трубопровод | |
| 9 | 66061-03-8000130 | Трубопровод | |
| 9 | 66061-01-8000090 | Трубопровод | |
| 10 | 66061-01-8000100 | Патрубок | |
| 11 | 6606-01-8000120 | Коллектор | |
| 12 | 66061-01-8000250-01 | Патрубок в сборе | |
| 13 | 66061-01-8000130 | Отвод | |
| 14 | 66061-01-8000140 | Патрубок | |
| 15 | 96742-8000140 | Трубопровод | |
| 16 | 66061-01-8000170-01 | Патрубок в сборе | |
| 18 | 66065-8000180-15 | Кронштейн насоса | |
| 19 | 66065-8000190-15 | Опора | |
| 20 | 66065-8000300-15 | Охладитель масла | |
| 21 | 56330N-8026150 | Заглушка | |
| 22 | 66061-01-8000220 | Трубопровод | |
| 23 | 66061-01-8000230 | Трубопровод | |
| 24 | 66061-01-8000240 | Трубопровод | |
| 26 | 6606-8026200 | Клапан предохранительный | |
| 30 | 96741-01-8029010 | Фильтр | |
| 40 | 9654-4301122 | Гайка | |
| 41 | 9654-4301126 | Скоба | |
| 42 | 5511-4202064 | Компенсатор | |
| 43 | 96741-01-8000058 | Штифт | |
| 44 | 96741-01-8000055 | Прокладка | |
| 45 | 66052-8000417 | Прокладка | |
| 46 | 96741-8000415 | Хомут | |
| 47 | 9674-8000402 | Прокладка | |
| 48 | 66061-01-8000054 | Пластина | |
| 49 | 6606-8000203 | Прокладка | |
| 50 | 96741-01-8000056 | Прокладка | |
| 51 | 66061-01-8000056 | Прокладка | |
| 52 | 66061-01-8000209 | Прокладка | |
| 54 | 6606-8000124 | Прокладка | |
| 55 | 96742-01-8000052 | Прокладка | |
| 56 | 96742-01-8000057 | Прокладка | |
| 57 | 9674-8000401 | Кольцо уплотнительное | |
| 58 | 66065-01-8000054-01 | Стойка | |
| 59 | 86020U-8000087 | Контргайка | |
| 60 | 8602-8000015-10 | Рукав | |
| 61 | 66061-01-8000103 | Рукав | |
| 62 | 96742-01-8000058 | Пробка | |
| 63 | 9676-8000413 | Полу муфта | |
| 64 | 5511-4202062-20 | Полумуфта | |
| 65 | 5511-4202081 | Кольцо стопорное | |
| 66 | 66065-01-3903101 | Табличка информационная | |
| 67 | 66065-01-3903102 | Табличка информационная | |
| 68 | 66065-01-3903103 | Табличка информационная | |
| 69 | 66065-01-3903104 | Табличка информационная | |
| 74 | 1/13438/21 | Болт ТЕМ10х1,25-6gх50 | |
| 76 | 1/55408/21 | Болт ТЕМ12х1,256gх50 | |
| 77 | 1/55404/21 | Болт ТЕМ12-6gх30 | |
| 78 | 1/55407/21 | Болт ТЕМ12х1,25-6gх45 | |
| 80 | 1/59811/21 | Болт ТЕМ16х1,5-6gх60 | |
| 84 | 1/35301/21 | Шпилька М12х1,25-6gх18х30 | |
| 94 | 1/21647/11 | Гайка | |
| 96 | 1/61015/11 | Гайка М12х1,25-6Н | |
| 98 | 1/21641/11 | Гайка М16х1,5-6Н | |
| 99 | 1/05315/01 | Заклепка 3х8 | |
| 110 | 1/05168/70 | Шайба пружинная 8 | |
| 112 | 1/05170/70 | Шайба пружинная 12 | |
| 114 | 1/06172/70 | Шайба пружинная 16 | |
| 115 | 006-009-19 | Кольцо резиновое | |
| 116 | 00.10.00-03 | Хомут червячный 32-50 | |
| 122 | МА 39010-02 | Кран шаровой ДУ-80 | |
| 123 | 1 СВН-80А-Л-У2 | Насос самовсасывающий | |
| 124 | ГМШ-32-3-Л | Гидромотор шестеренчатый | |
| 125 | 11438П | Кран шаровой ДУ-25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
