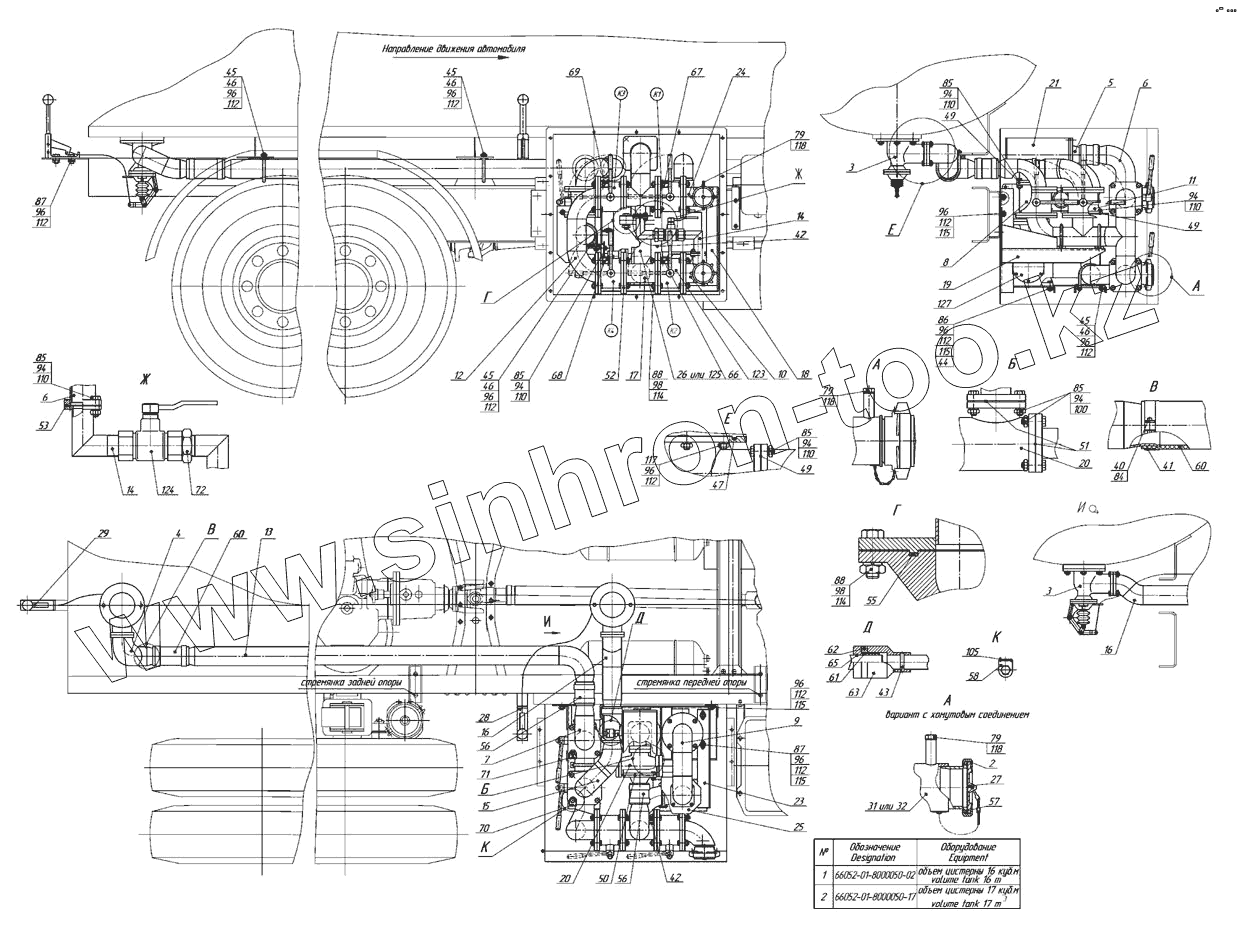

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-6606. Установка сливо-наливного устройства

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
66052-01-8000050-02
66052-01-8000050-17
2
3
3
4
5
6
6
7
8
9
10
11
12
13
13
14
14
15
16
16
17
18
19
20
20
21
23
24
25
26
27
28
29
31
32
40
41
42
42
43
44
45
45
45
45
46
46
46
46
47
49
49
49
50
51
52
53
55
56
56
57
58
60
60
61
62
63
65
66
67
68
69
70
71
72
79
79
79
84
85
85
85
85
85
86
87
87
88
88
94
94
94
94
94
94
96
96
96
96
96
96
96
96
96
96
98
98
105
110
110
110
110
110
112
112
112
112
112
112
112
112
112
112
114
114
115
115
115
115
117
118
118
118
123
124
125
127
Позиция на иллюстрации Заводской номер детали Название детали
66052-01-8000050-02 66052-01-8000050-02 Установка сливо-наливного устройства
66052-01-8000050-17 66052-01-8000050-17 Установка сливо-наливного устройства
2 9674-3932010 Хомут
3 6606-8026050 Кран сливной
4 66061-01-8000150 Трубопровод
5 5619-01-8000160 Патрубок
6 66052-01-8000060-02 Трубопровод
7 66052-01-8000070-02 Трубопровод
8 66052-01-8000080-02 Трубопровод
9 66052-01-8000090-02 Трубопровод
10 66052-01-8000100-03 Отвод в сборе
11 66061-01-8000140 Патрубок
12 66052-01-8000120-02 Коллектор
13 66052-01-8000130-17 Трубопровод
13 66052-01-8000130-02 Трубопровод
14 66052-01-8000260-02 Трубопровод
15 66052-01-8000150-02 Трубопровод
16 66052-01-8000160-02 Трубопровод
17 66052-01-8000140-02 Трубопровод
18 66065-8000180-15 Кронштейн насоса
19 66065-8000190-15 Опора
20 6606-8026200 Клапан предохранительный
21 96741-01-8029010 Фильтр
23 66052-01-8000230-02 Кронштейн
24 66052-01-8000170-03 Отвод в сборе
25 66065-8000300-15 Охладитель масла
26 ЖН.30-3060010 Насос ЖН-30-Л-У2
27 56330N-8026150 Заглушка
28 96741-8026300 Привод ручной
29 9693-8026300 Привод ручной
31 66052-01-8000100-02 Отвод
32 66052-01-8000170-02 Отвод
40 9654-4301122 Гайка
41 9654-4301126 Скоба
42 66065-01-8000052-01 Соединитель
43 96741-01-8000058 Штифт
44 96741-01-8000055 Прокладка
45 66052-8000417 Прокладка
46 96741-8000415 Хомут
47 9674-8000402 Прокладка
49 6606-8000203 Прокладка
50 9674-8000403 Прокладка
51 6606-8000124 Прокладка
52 96741-8000264 Прокладка
53 66052-01-8000202-02 Прокладка
55 96741-01-8000052 Прокладка
56 66052-01-8000016-02 Рукав
57 9674-8000401 Кольцо уплотнительное
58 66065-01-8000054-01 Стойка
60 8602-8000015-10 Рукав
61 5511-4202062-20 Полумуфта
62 5511-4202064 Компенсатор
63 9676-8000413 Полу муфта
65 5511-4202081 Кольцо стопорное
66 66065-01-3903101 Табличка информационная
67 66065-01-3903102 Табличка информационная
68 66065-01-3903103 Табличка информационная
69 66065-01-3903104 Табличка информационная
70 66065-01-3903105 Табличка информационная
71 66065-01-3903106 Табличка информационная
72 86020U-8000087 Контргайка
79 96742-01-8000058 Пробка
84 1/13438/21 Болт ТЕМ10х1,25-6gх50
85 1/13070/21 Болт ТЕМ10х1,25-6gх40
86 1/55408/21 Болт ТЕМ12х1,256gх50
87 1/55407/21 Болт ТЕМ12х1,25-6gх45
88 1/59811/21 Болт ТЕМ16х1,5-6gх60
94 1/21647/11 Гайка
96 1/61015/11 Гайка М12х1,25-6Н
98 1/21641/11 Гайка М16х1,5-6Н
105 1/05315/01 Заклепка 3х8
110 1/05168/70 Шайба пружинная 8
112 1/05170/70 Шайба пружинная 12
114 1/05172/70 Шайба пружинная 16
115 1/26427/01 Шайба 8х12х1
116 1/05202/01 Шайба плоская 16х28
117 1/35329/01 Шпилька М12х1,25-6gх45
118 006-009-19 Кольцо резиновое
123 МА 39010-02 Кран шаровой ДУ-80
124 11438П Кран шаровой ДУ-25
125 1 СВН-80А-Л-У2 Насос самовсасывающий
127 ГМШ-32-3-Л Гидромотор шестеренчатый
