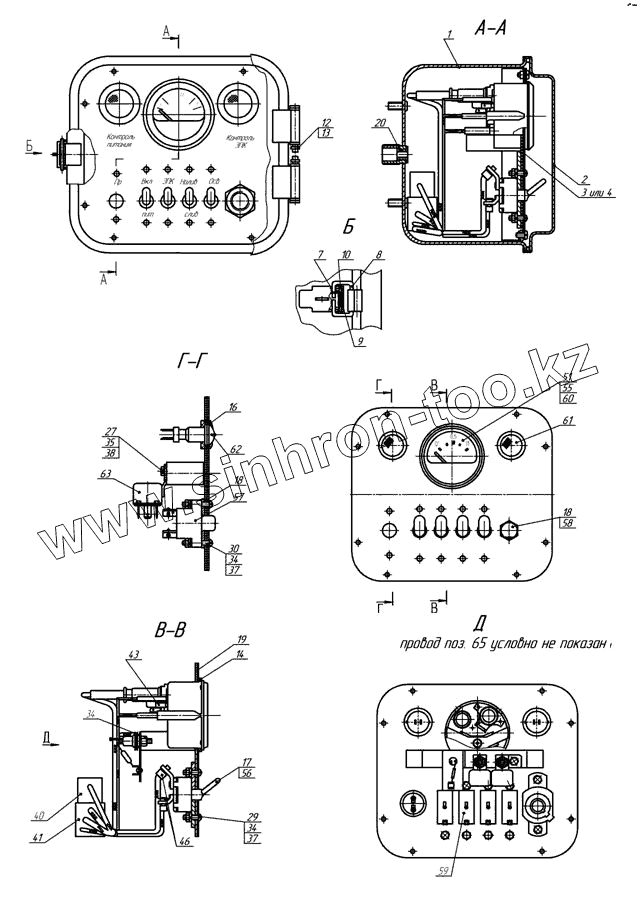

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-6606. 2Э66061-3718310, 2Э66061-3718311 Щиток управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
7
8
9
10
12
12
14
16
17
17
18
18
19
19
20
27
29
30
34
34
34
35
37
37
38
40
41
43
46
51
55
56
57
58
59
60
61
62
63
Позиция на иллюстрации Заводской номер детали Название детали
2Э66061-3718311Э4 2Э66061-3718311Э4 Схема электрическая соединений
96741-3718300Э4 96741-3718300Э4 Схема электрическая соединений
1 2Э66061-3718110 Корпус в сборе
2 2Э66061-3718120 Крышка
3 9674-3718233 Панель
4 9674-3718239 Плата монтажная
7 9674-3718251 Рычаг
8 9674-3718252 Скоба
9 9674-3718253 Пружина
10 9674-3718254 Ось (Проволока 2,0-ОС ГОСТ 3282-74)
11 9674-3718255 Прокладка
12 9674-3718256 Шайба замковая
13 9674-3718257 Ось
14 9674-3718237 Прокладка
15 9674-3718238 Прокладка
16 9674-3718243 Прокладка
17 9674-3718244 Прокладка
18 9674-3718245 Прокладка
19 96741-3718301 Фальшпанель
19 66061-3718235-01 Фальшпанель
20 9674-3719017 Втулка
27 1/09021/21 Болт
29 1/32719/01 Винт ТС с крестообразным шлицем 10530 М4-6gх10
30 1/32724/01 Винт
34 1/07940/11 Гайка
35 1/58962/11 Гайка М6-6Н
37 1/11953/70 Шайба пружинная 4
38 1/05164/70 Шайба пружинная 6
39 4573739011 Колодка штыревая 02-6,3-06
40 4573739004 Колодка штырьевая 02-6,3-02 ОСТ 37.003.032-88
41 4573739007 Колодка гнездовая 02-6,3-04 ОСТ 37.003.032-88
42 4573738004 Штырь 03-6,3-12 ОСТ 37.003.032-88
43 4573738006 Гнездо 02-6,3-12 ОСТ 37.003.032-88
46 4573738526 Наконечник
47 4573738527 Наконечник
48 4573738528 Наконечник ф 6,5 ОСТ 37.003.040-81
51 А24-1 Лампа
55 4573737329 Патрон ЛВ 211-329
56 4573734661 Выключатель 46.3710
57 45 7373 4133 Кнопка контроля схемы сигнализации ВК322
58 292.3722 Предохранитель
59 4573431057 Переключатель 51.3709
60 4573821258 УказательУровня топливаУБ 170Н-3806010
61 4573747279 Фонарь контрольной лампы 123.3803
62 4573747274 Фонарь контрольной лампы 124.3803
63 11.3747 Реле
65 ПГВА-Т-0,75 Провод
65 ПГВА-Т-0,75 Провод
66 Трубка Трубка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
