Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-66062. 66062-3729010-46 Установка электрооборудования
2
3
4
5
6
7
8
9
14
15
16
16
20
20
22
23
24
24
24
26
28
29
29
31
32
35
35
35
36
36
36
37
38
40
41
42
42
43
43
45
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|

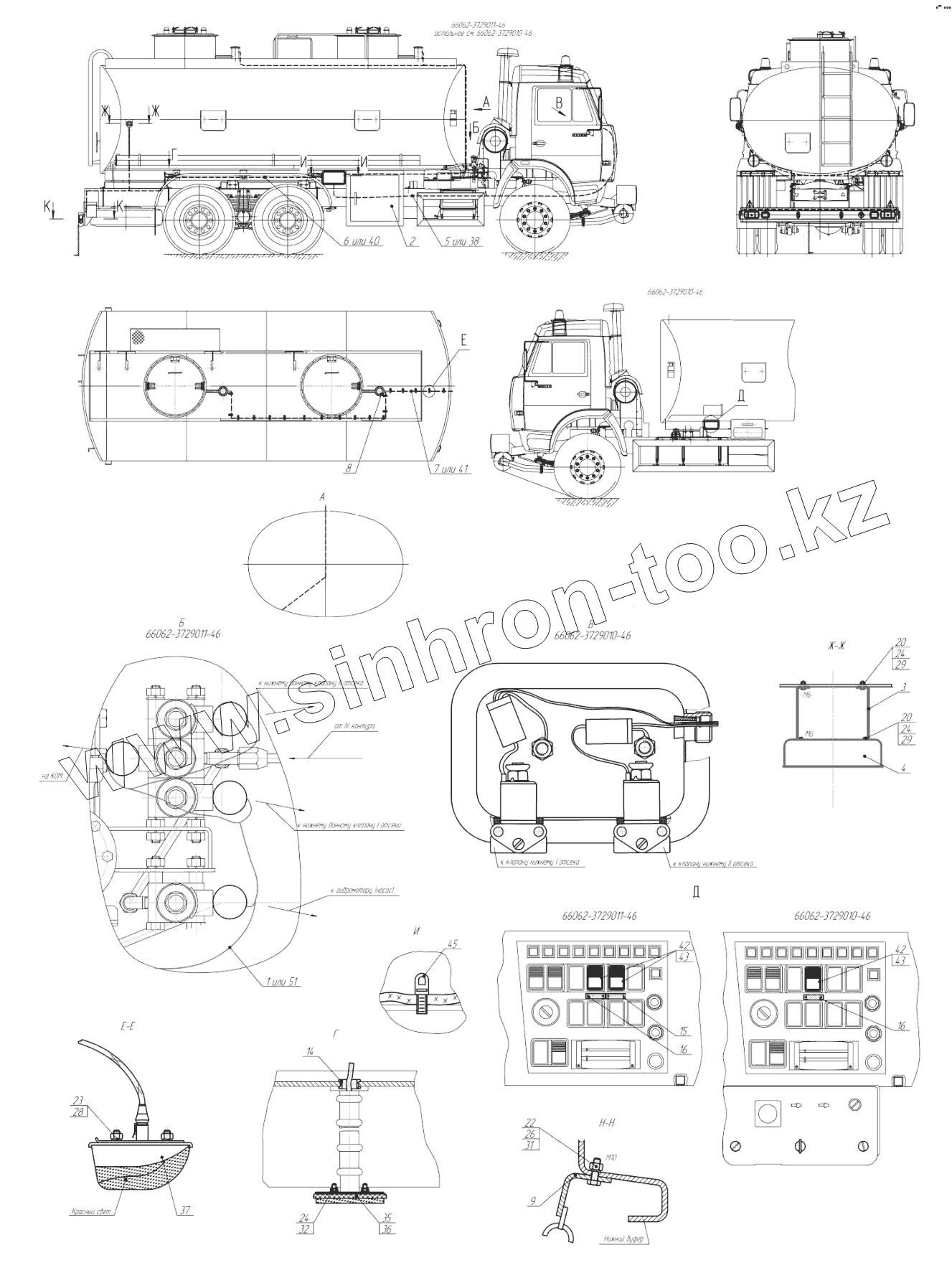

| 66062-3729011-46МЧ | 66062-3729011-46МЧ | Монтажный чертеж | |
| 2Э66061-3729010Э3 | 2Э66061-3729010Э3 | Схема электрических соединений | |
| 2 | 66062-3729215 | Установка провода заземления | |
| 3 | 66052-3700185 | Кронштейн | |
| 4 | 66052-01-3718425 | ЩитокУправления | |
| 5 | 66062-01-3724010-02 | Жгут основной | |
| 6 | 66062-3724060-10 | Жгут боковых габаритных фонарей | |
| 7 | 66062-3724040-02 | Жгут датчика уровня | |
| 8 | 96741-3827010 | Установка датчикаУровня | |
| 9 | 9674-3720010 | Цепь заземления | |
| 12 | 96742-3700188 | Кронштейн | |
| 13 | 96742-3700189 | Кронштейн | |
| 14 | 96742-3724015 | Втулка проходная для электропроводки | |
| 15 | 66065-3729034 | Табличка | |
| 16 | АЦ-10,5-53212-3729031 | Табличка | |
| 20 | 1/09028/21 | Болт | |
| 21 | 1/60436/21 | Болт М8-6gх25 | |
| 22 | 1/59707/21 | Болт ТЕМ10х1,25-6gх25 | |
| 23 | 1/58964/11 | Гайка М5-6Н | |
| 24 | 1/58962/11 | Гайка М6-6Н | |
| 25 | 1/61008/11 | Гайка М8 | |
| 26 | 1/21647/11 | Гайка | |
| 27 | 864813 | Гайка накидная | |
| 28 | 1/11954/70 | Шайба пружинная 5 | |
| 29 | 1/05164/70 | Шайба пружинная 6 | |
| 30 | 1/05166/70 | Шайба пружинная 8 | |
| 31 | 1/05168/70 | Шайба пружинная 8 | |
| 32 | 1/06154/71 | Шайба зубчатая 6,1 | |
| 35 | ГФМ6.3731 | Фонарь боковой габаритный | |
| 35 | 50.3731-08 | Фонарь боковой габаритный | |
| 36 | ГФМ6.3731080 | Прокладка | |
| 36 | 50.3731410 | Уплотнитель | |
| 37 | 83.3731 | Задний контурный фонарь | |
| 38 | 66062.211-010N3 | Кабель основной | |
| 39 | 66062.211N3 | Кабель кабины | |
| 40 | 66062.060N3 | Кабель боковых габаритных фонарей | |
| 41 | 66062.211-040N3 | Кабель датчиков | |
| 42 | 4573734585 | Выключатель ВК 343-01.17 | |
| 43 | 5320-3710015-02 | Рамка выключателей | |
| 44 | 65115-3724073-91 | Переходной кабель | |
| 45 | 53205-3401228 | Хомут | |
| 45 | Стяжка4,6х200 | Стяжка | |
| 46 | 90160 | Комплект заднего опознавательного знака | |
| 46 | 81.3731 | Комплект задних опознавательных знаков | |
| 46 | 87.3731 | Комплект задних опознавательных знаков | |
| 60 | Лента | Лента |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
