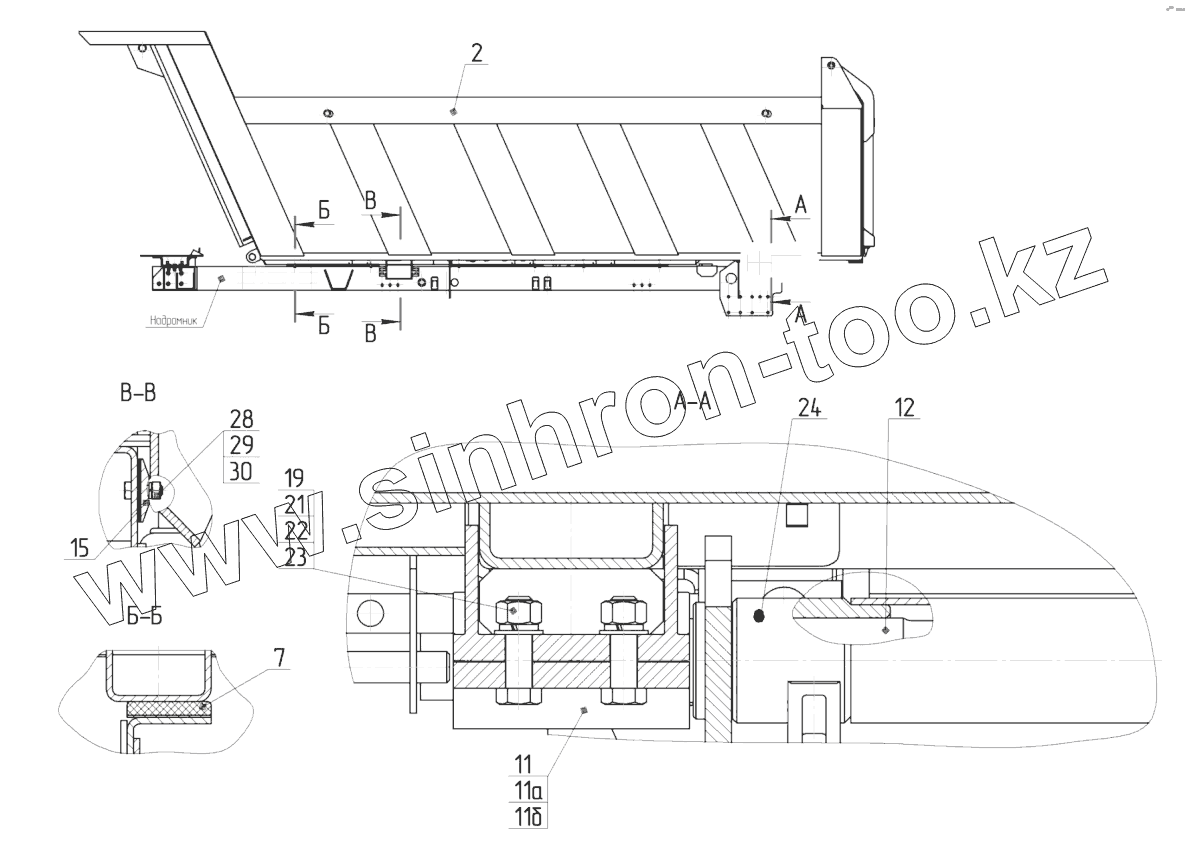

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-65222-8600052. 65222-8500004 Установка платформы
2
7
11
11а
11б
12
15
19
21
22
23
24
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 65222-8500024 | Платформа | |
| 7 | 65222-8601700 | Установка амортизаторов | |
| 11 | 65222-8501101 | Кронштейн оси нижний | |
| 11а | 65222-8501102-05 | Полуось | |
| 11б | 65222-8501101 | Кронштейн оси нижний | |
| 12 | 65222-8601125 | Ось опрокидывания | |
| 15 | 3336-8500032 | Пластина направляющая | |
| 19 | 1/59885/21 | Болт М20х1,5-6gх45 | |
| 21 | 1/21643/11 | Гайка ЕМ20х1,5-6Н | |
| 22 | 1/05174/77 | Шайба пружинная 20 | |
| 23 | 1/05204/01 | Шайба плоская 20х35 | |
| 24 | 864006 | Масленка 1.3.06 ГОСТ 19853-74 | |
| 28 | 1/21647/11 | Гайка | |
| 29 | 1/05168/70 | Шайба пружинная 8 | |
| 30 | 1/13069/21 | Болт ТЕМ10х1,25-6gх30 | |
| 16 | 3336-8500033 | Пластина регулировочная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
