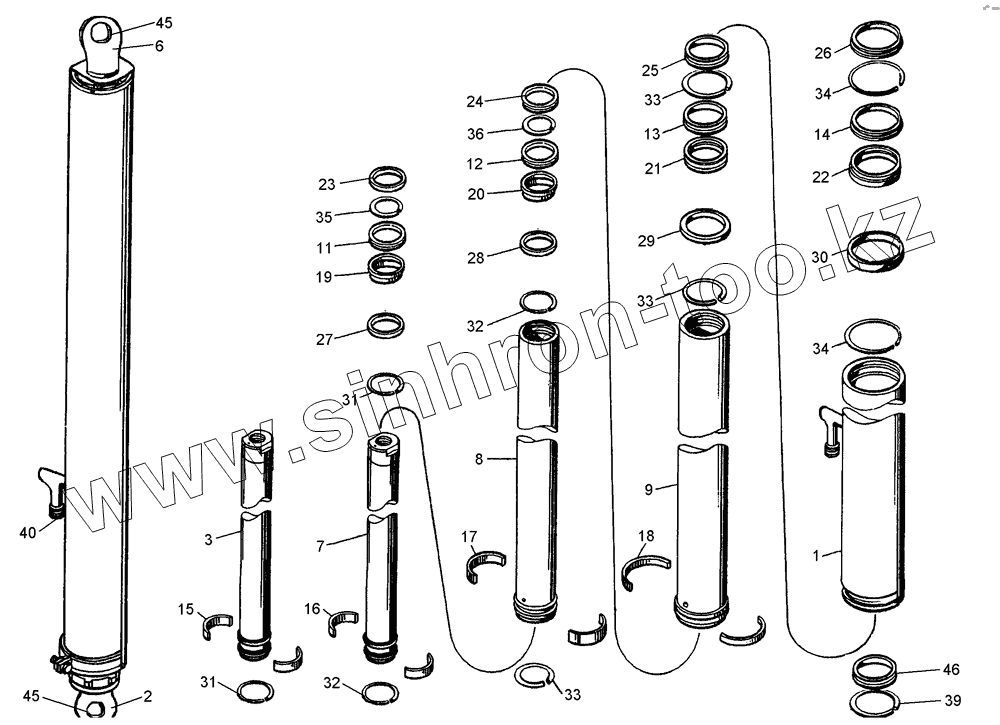

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-6520, 6522. Гидроцилиндр в сборе
6520-8603010-10СБ
1
2
3
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
33
34
34
35
36
39
40
45
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6520-8603010-10СБ | 6520-8603010-10СБ | Гидроцилиндр | |
| 1 | 6520-8603015-10 | Корпус гидроцилиндра | |
| 2 | 6520-8603025 | Опора нижняя | |
| 3 | 6520-8603125-10 | Плунжер | |
| 6 | 6520-8603027 | Проушина | |
| 7 | 6520-8603102 | Плунжер | |
| 8 | 6520-8603103 | Плунжер | |
| 9 | 6520-8603104 | Плунжер | |
| 10 | 9509-8603254 | Шайба стопорная | |
| 11 | 13.8603401-30 | Направляющая | |
| 12 | 14.8603401-30 | Направляющая | |
| 13 | 15.8603401-30 | Направляющая | |
| 14 | 16.8603401-30 | Направляющая | |
| 15 | 13.8603402 | Направляющая нижняя | |
| 16 | 14.8603402 | Направляющая нижняя | |
| 17 | 15.8603402 | Направляющая нижняя | |
| 18 | 16.8603402 | Направляющая нижняя | |
| 19 | 13.8603403-14 | Манжета | |
| 20 | 14.8603403-14 | Манжета | |
| 21 | 15.8603403-14 | Манжета | |
| 22 | 16.8603403-14 | Манжета | |
| 23 | 13.8603404-24 | Чистильщик | |
| 24 | 14.8603404-24 | Чистильщик | |
| 25 | 15.8603404-24 | Чистильщик | |
| 26 | 16.8603404-24 | Чистильщик | |
| 27 | 13.8603405-10 | Проставка | |
| 28 | 14.8603405-10 | Проставка | |
| 29 | 15.8603405-10 | Проставка | |
| 30 | 16.8603405-10 | Проставка | |
| 31 | 13.8603407-01 | Кольцо упорное | |
| 32 | 14.8603407-01 | Кольцо упорное | |
| 33 | 15.8603407-01 | Кольцо упорное | |
| 34 | 16.8603407-01 | Кольцо упорное | |
| 35 | 13.8603408 | Кольцо разрезное | |
| 36 | 14.8603408 | Кольцо разрезное | |
| 37 | 15.8603408 | Кольцо разрезное | |
| 38 | 16.8603408 | Кольцо разрезное | |
| 39 | 16.8603518 | Штифт | |
| 40 | 6520-8603086 | Пробка транспортная | |
| 45 | ШС 50 | Подшипник | |
| 46 | 140-150-46-2-3 | Кольцо | |
| 47 | 870829 | Заглушка взамен поз.3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
