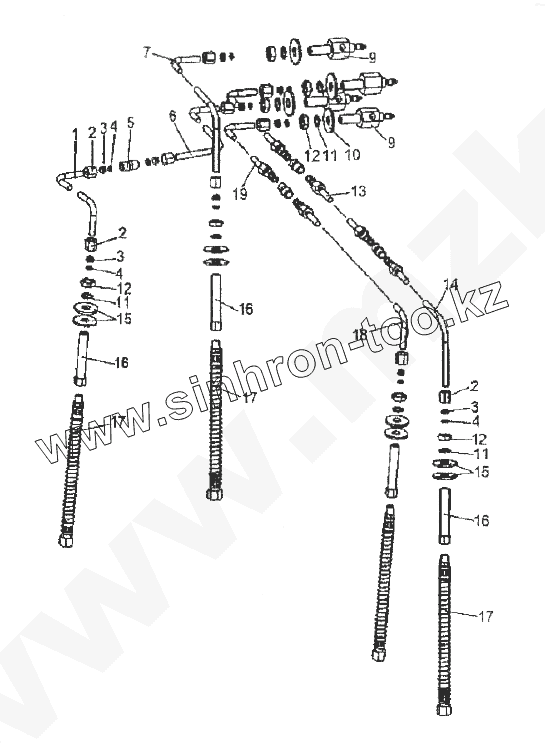

Каталог запасных частей к технике: МЗКТ-93782. Установка трубопроводов накачки шин правых колес
1
2
2
2
3
3
3
4
4
4
5
6
7
9
9
10
11
11
11
12
12
12
13
14
15
15
16
16
16
17
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 93782-3125072 | Трубопровод | |
| 2 | 405641 | Гайка накидная 10 | |
| 3 | 379254 | Муфта 10 | |
| 4 | 0000-3506717 | Кольцо 008-011-19-2-2 | |
| 5 | 379002 | Ниппель | |
| 6 | 93782-3125045 | Трубопровод | |
| 7 | 93782-3125043 | Трубопровод | |
| 8 | 93782-3125047 | Трубопровод | |
| 9 | 93782-3125040 | Переходник | |
| 10 | 252047-10 | Шайба 16 | |
| 11 | 252139 | Шайба 16 ОТ | |
| 12 | 250636 | Гайка М16х1,5-6Н | |
| 13 | 93782-3125052 | Трубопровод | |
| 14 | 93782-3125054 | Трубопровод | |
| 15 | 252017 | Шайба 16 | |
| 16 | 8021-3506127 | Переходник | |
| 17 | 6923-3506108 | Шланг | |
| 18 | 93782-3125056 | Трубопровод | |
| 19 | 93782-3125050 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
