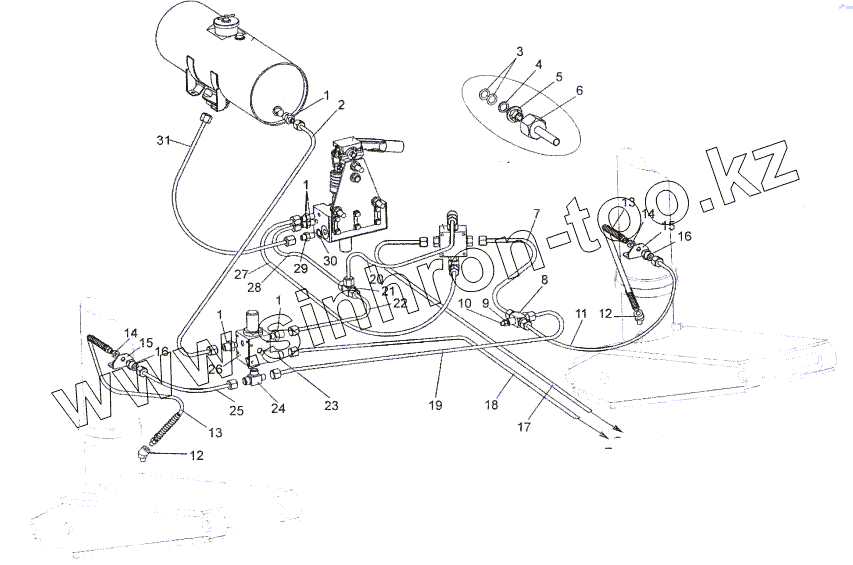

Каталог запасных частей к технике: МЗКТ-93782. Установка трубопроводов гидросистемы опорного устройства
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 93782-2724608 | Штуцер | |
| 2 | 93782-2724442 | Труба | |
| 3 | 0000-6804720 | Кольцо 010-015-30-2-2 | |
| 4 | 93782-2724586 | Кольцо защитное | |
| 5 | 93782-2724590 | Втулка зажимная | |
| 6 | 93782-2724580 | Гайка | |
| 7 | 93782-2724393 | Труба | |
| 8 | 93782-2724690 | Крестовина | |
| 9 | 374377 | Гайка М10х1,25-6Н | |
| 10 | 373300 | Шпилька М10x1,25x25 | |
| 11 | 93782-2724397-10 | Труба | |
| 12 | 402707 | Угольник | |
| 13 | 93782-2724400 | Шланг | |
| 14 | 543-1105514 | Гайка М12х1.5 | |
| 15 | 5247Г-2724486-10 | Кронштейн | |
| 16 | 93782-2724402 | Переходник | |
| 17 | 93782-2724399-10 | Труба | |
| 18 | 93782-8525145 | Труба | |
| 19 | 93782-2724394 | Труба | |
| 20 | 93782-2724432 | Труба | |
| 21 | 93782-2724630 | Тройник | |
| 22 | 93782-2724438 | Труба | |
| 23 | 93782-2724622 | Угольник | |
| 24 | 93782-2724632 | Тройник | |
| 25 | 93782-2724395-10 | Труба | |
| 26 | 93782-2724406-30 | Клапан | |
| 27 | 93782-2724391-10 | Труба | |
| 28 | 93782-2724428 | Труба | |
| 29 | 99891-2724600 | Штуцер | |
| 30 | 0000-1308735 | Кольцо 022-028-36-2-2 | |
| 31 | 93782-2724387 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
