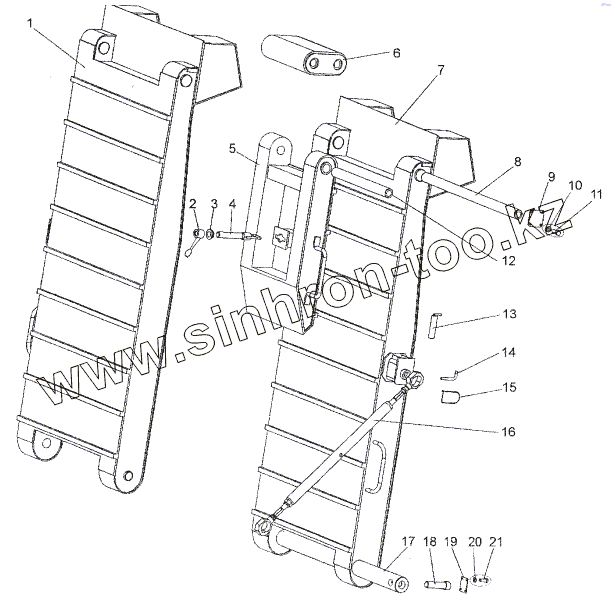

Каталог запасных частей к технике: МЗКТ-93782. Установка трапов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 93782-8523010-20 | Трап правый | |
| 2 | 5247Г-8523146 | Рукоятка крепления трапа | |
| 3 | 5247Г-8523154 | Втулка | |
| 4 | 93782-8523140 | Винт крепления трапа | |
| 5 | 93782-8523310 | Трап малый правый | |
| 6 | 93782-8523410 | Звено соединительное | |
| 7 | 93782-8523011-20 | Трап левый | |
| 8 | 93782-8523132 | Труба | |
| 9 | 93782-8523136 | Крышка | |
| 10 | 252136 | Шайба 10 ОТ | |
| 11 | 201497 | Болт М10-6gх25 | |
| 12 | 93782-8523138 | Труба | |
| 13 | 93782-8523180 | Палец | |
| 14 | 93782-8523160 | Палец | |
| 15 | 6515-8510094 | Запор | |
| 16 | 93782-8523200 | Талреп | |
| 17 | 93782-8523131 | Ось опорная трапа | |
| 18 | 93782-8523181 | Палец | |
| 19 | 9101-8523164 | Крышка | |
| 20 | 252135 | Шайба 8Т | |
| 21 | 201456 | Болт М8-6gх20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
