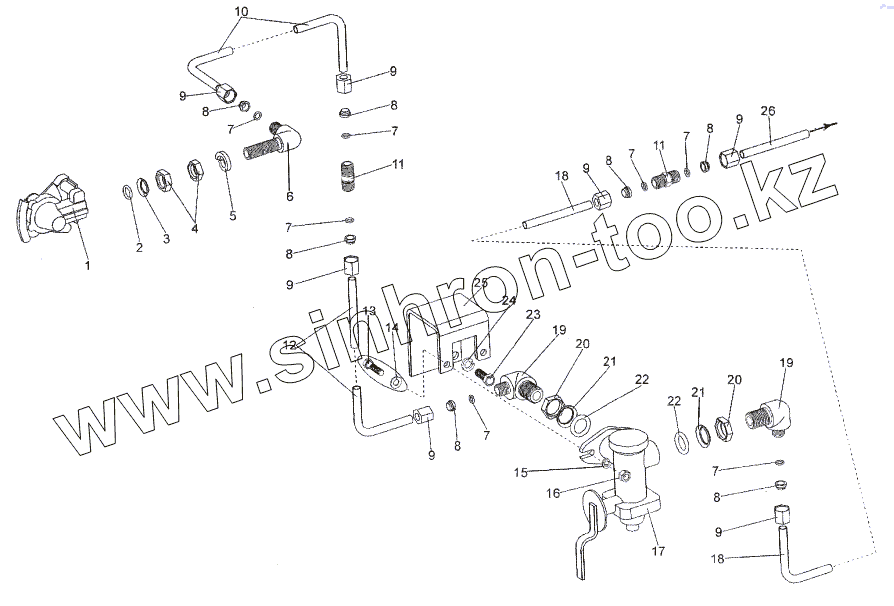

Каталог запасных частей к технике: МЗКТ-93782. Установка регулятора тормозных сил
1
2
3
4
5
6
7
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
9
9
9
9
9
10
11
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0001-3521022 | Головка соединительная 952 200 022 0 | |
| 2 | 0000-1308725 | Кольцо 014-018-25-2-2 | |
| 3 | 375960 | Шайба 16 | |
| 4 | 250636 | Гайка М16х1,5-6Н | |
| 5 | 252139 | Шайба 16 ОТ | |
| 6 | 379645-20 | Угольник | |
| 7 | 0000-3506717 | Кольцо 008-011-19-2-2 | |
| 8 | 379254 | Муфта 10 | |
| 9 | 405641 | Гайка накидная 10 | |
| 10 | 93782-3506204-10 | Трубопровод | |
| 11 | 379002 | Ниппель | |
| 12 | 93782-3506205-10 | Трубопровод | |
| 13 | 201460 | Болт М8-6gх30 | |
| 14 | 252005 | Шайба 8 | |
| 15 | 252135 | Шайба 8Т | |
| 16 | 250510 | Гайка М8х1-6Н | |
| 17 | 0001-3532001 | Регулятор тормозных сил 475 604 011 0 | |
| 18 | 93782-3506206-10 | Трубопровод | |
| 19 | 402741 | Угольник | |
| 20 | 374939 | Гайка М22х1,5-6Н | |
| 21 | 376145 | Шайба 22 | |
| 22 | 0000-3515733 | Кольцо 020-025-30-2-2 | |
| 23 | 201497 | Болт М10-6gх25 | |
| 24 | 252136 | Шайба 10 ОТ | |
| 25 | 93783-3532024 | Кронштейн | |
| 26 | 93782-3506212-10 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
