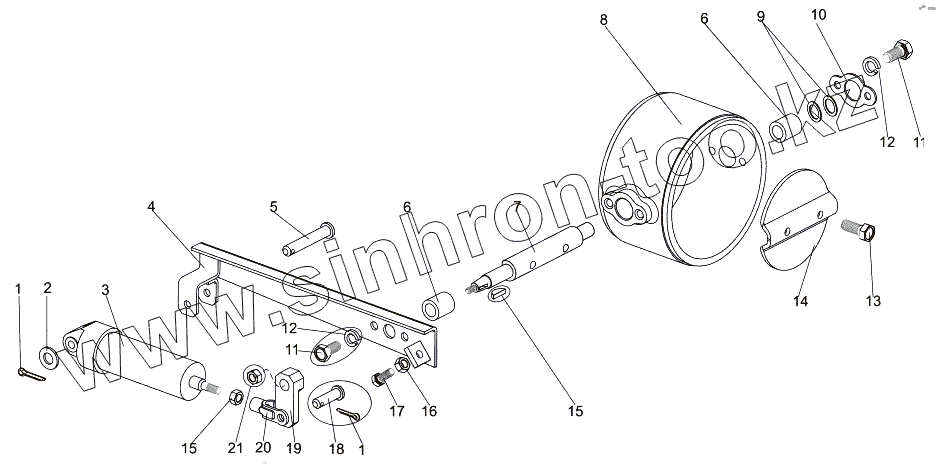

Каталог запасных частей к технике: МЗКТ-7930-200. Заслонка

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

6

7

8

9

10

11

11

12

12

13

14

15

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	258038		Шплинт 3,2х16
2	252005		Шайба 8
3	100-3570210		Цилиндр
4	69237-3570076		Кронштейн
5	260041		Палец 8х42
6	79221-3570034		Втулка
7	79221-3570020		Ось
8	79221-3570014		Корпус заслонки
9	543-1712080		Шайба регулировочная
10	53352-3570022		Крышка
11	201454		Болт М8-6gх16
12	252135		Шайба 8Т
13	407032		Болт М8-6gх22
14	79221-3570012		Заслонка
15	378079		Шпонка 3х5
16	250510		Гайка М8х1-6Н
17	201456		Болт М8-6gх20
18	260033		Палец 8х22
19	65158-1203844		Рычаг
20	204-1310112-Б		Вилка
21	374235		Гайка М8-6Н
