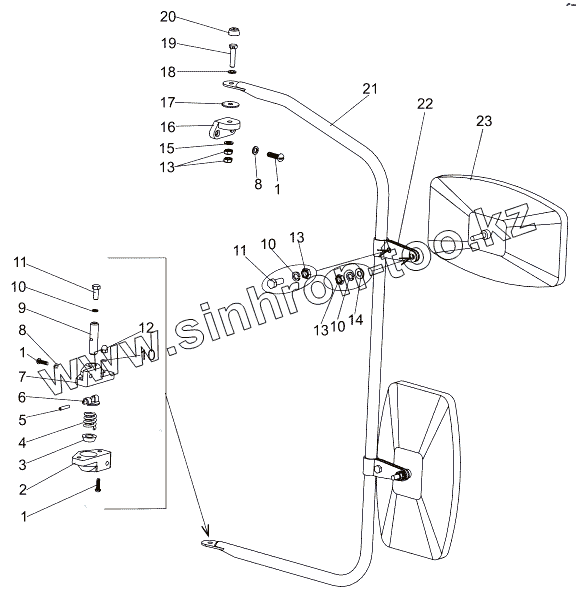

Каталог запасных частей к технике: МЗКТ-7930-200. Установка зеркал

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
5
6
7
8
8
9
10
10
10
10
11
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 220107 Винт М6-6gх20
2 7413-8201087 Корпус нижний
3 7413-8201080 Втулка
4 7413-8201027 Пружина
5 258630 Штифт 5х25
6 7413-8201078 Фиксатор
7 7413-8201086 Корпус верхний
8 252154 Шайба 6Л
9 7413-8201090 Ось
10 252135 Шайба 8Т
11 201456 Болт М8-6gх20
12 374178 Гайка
13 250510 Гайка М8х1-6Н
14 252005 Шайба 8
15 375458 Шайба 8
16 7413-8201070 Кронштейн
17 7413-8201076 Прокладка
18 375451 Шайба 8
19 370829 Болт 3М8-6gх35
20 7413-8201094 Колпачок
21 7930-8201062 Держатель
22 543-8201066 Кронштейн держателя зеркала верхний
23 0000-8201047 Зеркало заднего вида без нагревателя САКД.458201
