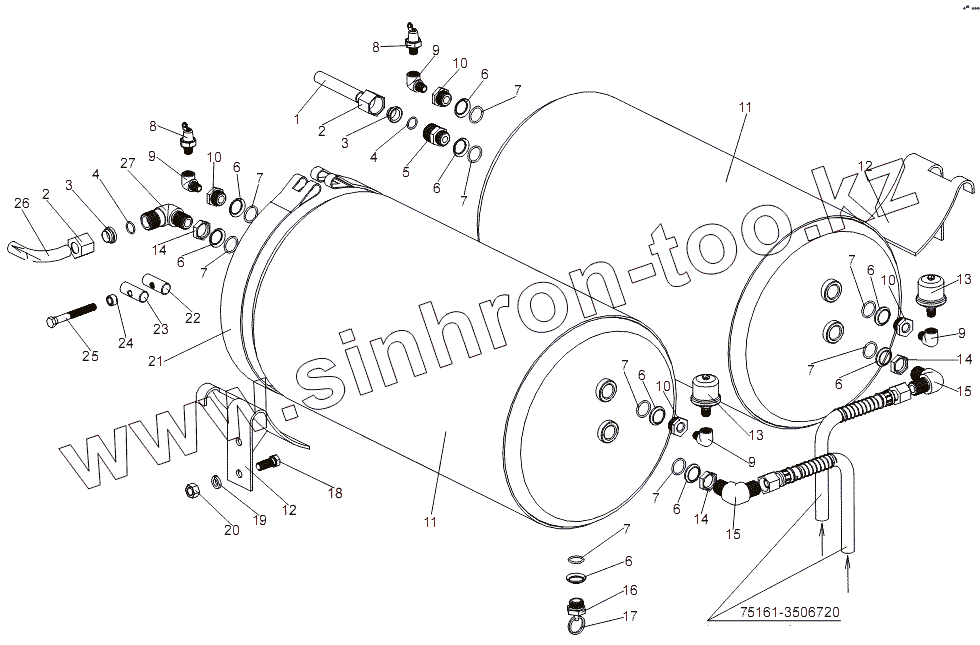

Каталог запасных частей к технике: МЗКТ-7930-200. Установка воздушных баллонов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
75161-3506720
1
2
2
3
3
4
4
5
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
8
8
9
9
9
9
10
10
10
10
11
11
12
12
13
13
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
75161-3506720 75161-3506720 Шланг
1 7930-3506240 Трубопровод L=1970 мм
2 405682 Гайка накидная 1-18
3 379257 Муфта 18
4 0000-2402726 Кольцо 016-020-25-2-2
5 404264 Штуцер
6 376145 Шайба 22
7 0000-3515733 Кольцо 020-025-30-2-2
8 ММ124В-3810600 Датчик ММ124В
9 379072 Угольник
10 374935 Гайка переходная
11 7930-3513015 Ресивер
12 7930-3513076 Кронштейн
13 18-3829010 Датчик давления в пневмосистеме 18.3829
14 374939 Гайка М22х1,5-6Н
15 402776 Угольник
16 100-3513110 Клапан слива конденсата
17 5247Г-3921441 Кольцо
18 201542 Болт М12-6gх35
19 252137 Шайба 12 ОТ
20 250514 Гайка М12-6Н
21 6923-3513039 Хомут
22 5434-3513060 Ось
23 5434-3513062 Ось
24 500-5001083 Втулка распорная
25 370867 Болт М10-6gх90
26 7930-3506266 Трубопровод L=1200 мм
27 402986 Угольник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
