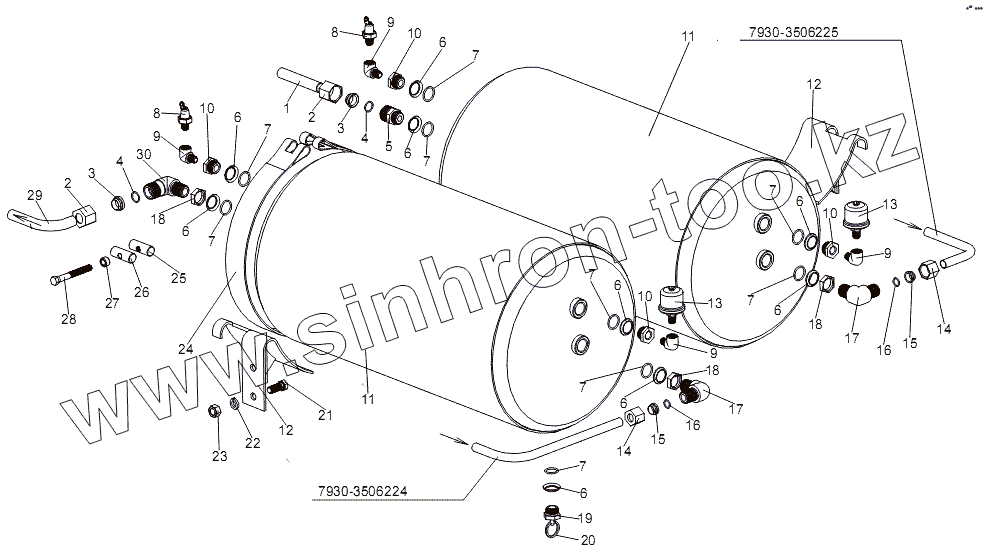

Каталог запасных частей к технике: МЗКТ-7930-200. Установка воздушных баллонов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
7930-3506225
7930-3506224
1
2
2
3
3
4
4
5
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
8
8
9
9
9
9
10
10
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
7930-3506225 7930-3506225 Трубопровод L=2000 мм
7930-3506224 7930-3506224 Трубопровод L=2330 мм
1 7930-3506240 Трубопровод L=1970 мм
2 405682 Гайка накидная 1-18
3 379257 Муфта 18
4 0000-2402726 Кольцо 016-020-25-2-2
5 404264 Штуцер
6 376145 Шайба 22
7 0000-3515733 Кольцо 020-025-30-2-2
8 ММ124В-3810600 Датчик ММ124В
9 379072 Угольник
10 374935 Гайка переходная
11 7930-3513015 Ресивер
12 7930-3513076 Кронштейн
13 18-3829010 Датчик давления в пневмосистеме 18.3829
14 405674 Гайка накидная 1-15
15 379256 Муфта 15
16 0000-1602722 Кольцо 012-016-25-2-2
17 402776 Угольник
18 374939 Гайка М22х1,5-6Н
19 100-3513110 Клапан слива конденсата
20 5247Г-3921441 Кольцо
21 201542 Болт М12-6gх35
22 252137 Шайба 12 ОТ
23 250514 Гайка М12-6Н
24 6923-3513039 Хомут
25 5434-3513060 Ось
26 5434-3513062 Ось
27 500-5001083 Втулка распорная
28 370867 Болт М10-6gх90
29 7930-3506266 Трубопровод L=1200 мм
30 402986 Угольник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
