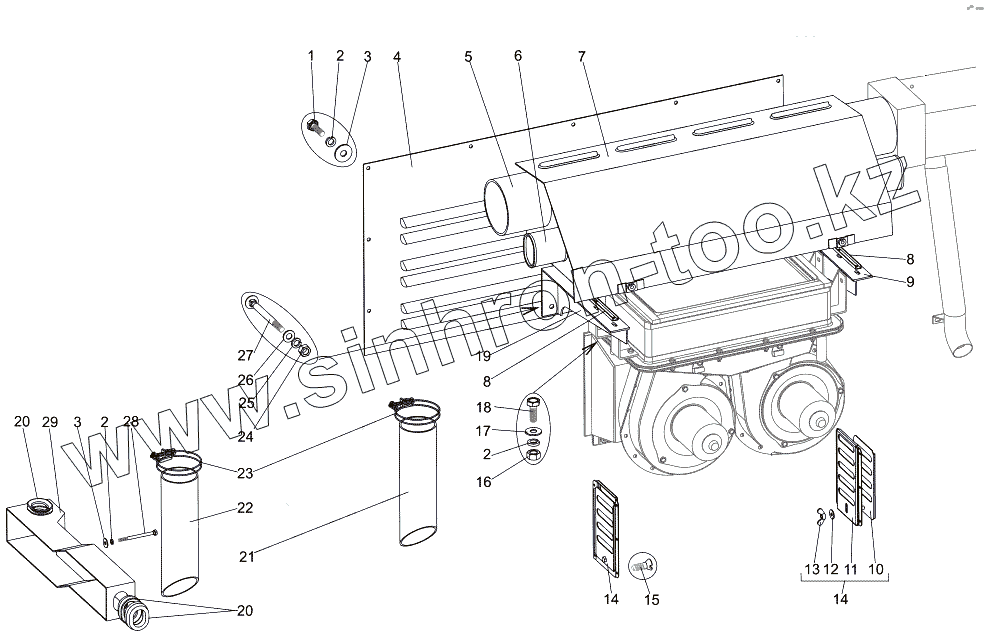

Каталог запасных частей к технике: МЗКТ-7930-200. Установка воздуховодов отопителя кабины

Тип техники

Марка

Модель

Схема

1

2

2

2

3

3

4

5

6

7

8

8

9

10

11

12

13

14

14

15

16

17

18

19

20

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	201420		Болт М6-6gх20
2	252134		Шайба 6Т
3	252037		Шайба 6
4	7930-8109442		Щиток
5	7930-8102070		Уплотнитель
6	543-8102070-Б		Уплотнитель
7	7930-8102200		Воздуховод
8	7930-8102482		Усилитель
9	7930-8102470		Кронштейн
10	547В-8103040		Заслонка
11	547В-8103032		Корпус
12	252037		Шайба 6
13	251512		Гайка М6-6Н
14	7930-8103030		Регулятор
15	240818		Винт 4х12
16	250508		Гайка М6-6Н
17	252004		Шайба 6
18	201418		Болт М6-6gх16
19	7930-8102471		Кронштейн
20	7929-8102288		Уплотнитель
21	7930-8102065		Рукав Ф70
22	7930-8102064		Рукав Ф70
23	379988		Хомут 83
24	250510		Гайка М8х1-6Н
25	252135		Шайба 8Т
26	252005		Шайба 8
27	210392		Болт М8-6gх90
28	200224		Болт М6-6gх75
29	7930-8102253		Воздуховод

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
