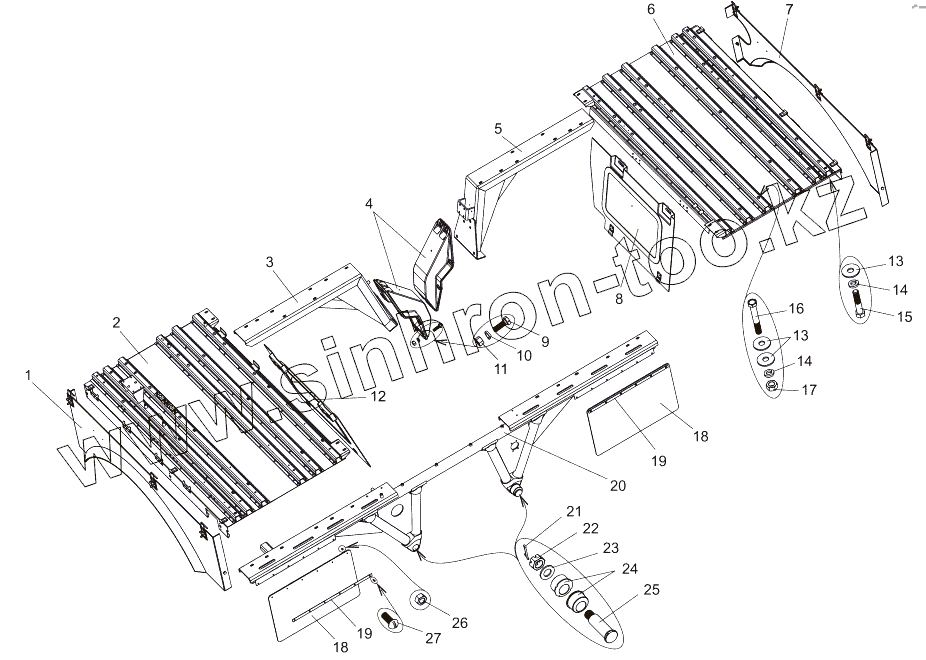

Каталог запасных частей к технике: МЗКТ-7930-200. Установка крыльев

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

14

15

16

17

18

18

19

19

20

21

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7930-8404302		Фартук защитный
2	7930-8404012		Крыло правое
3	7930-8404220		Кронштейн
4	7930-8404300		Кронштейн
5	7930-8404221		Кронштейн
6	7930-8404013		Крыло левое
7	7930-8404303		Фартук защитный
8	7930-8404113		Крыло
9	371341-01		Болт М16х1,5-6gх45
10	252139		Шайба 16 ОТ
11	374635		Гайка М16х1,5-6Н
12	7930-8404112		Крыло
13	252039		Шайба 10
14	252136		Шайба 10 ОТ
15	200319		Болт М10-6gх50
16	200323		Болт М10-6gх70
17	250512		Гайка М10-6Н
18	93866-8511111		Брызговик нижний
19	500А-8511126		Накладка брызговика
20	7930-8404260		Балка
21	258085		Шплинт 6,3х50
22	374853		Гайка М30х2-6Н
23	252023-10		Шайба 30
24	543-8404346		Втулка эксцентрическая
25	543-8404348		Палец
26	250508		Гайка М6-6Н
27	220105		Винт М6-6gх16

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
