Каталог запасных частей к технике: МЗКТ-7930-200. Установка крана накачки шин

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

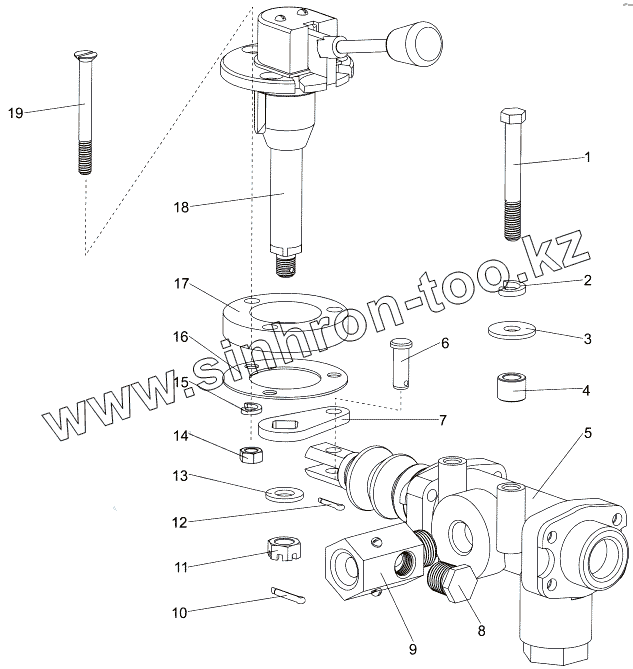

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200325		Болт М10-6gх80
2	252136		Шайба 10 ОТ
3	252039		Шайба 10
4	7930-3122115		Втулка
5	543-4222010-21		Кран накачки шин
6	260057		Палец 10х28
7	543-4222130-В		Рычаг
8	262544		Пробка КГ 1/2"
9	547А-8005230		Клапан пылезащитный
10	258039		Шплинт 3,2х20
11	250977		Гайка М12х1,25-5Н6Н
12	258038		Шплинт 3,2х16
13	252007		Шайба 12
14	250510		Гайка М8х1-6Н
15	252135		Шайба 8Т
16	543-4222144		Кольцо защитное
17	7930-3122056-10		Втулка
18	7930-3122110		Привод управления краном
19	221682-10		Винт М8-6gх80

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
