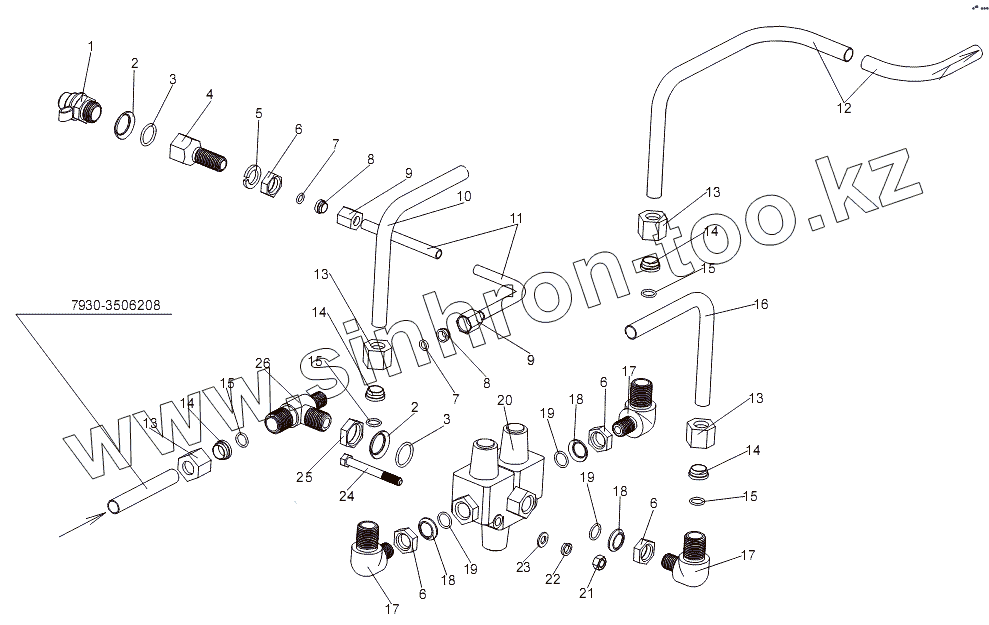

Каталог запасных частей к технике: МЗКТ-7930-200. Установка клапана тройного защитного

Тип техники

Марка

Модель

Схема

7930-3506208

1

2

2

3

3

4

5

6

6

6

6

7

7

8

8

9

9

10

11

12

13

13

13

13

14

14

14

14

15

15

15

15

16

17

17

17

18

18

18

19

19

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
7930-3506208	7930-3506208		Трубопровод L=4500 мм
1	13-3515310		Клапан контрольного вывода
2	376145		Шайба 22
3	0000-3515733		Кольцо 020-025-30-2-2
4	404308		Штуцер
5	252159		Шайба 16Л
6	250636		Гайка М16х1,5-6Н
7	0000-3506717		Кольцо 008-011-19-2-2
8	379254		Муфта 10
9	405641		Гайка накидная 10
10	7930-3506225		Трубопровод L=2000 мм
11	7930-3506052		Трубопровод L=1330 мм
12	7930-3506224		Трубопровод L=2330 мм
13	405674		Гайка накидная 1-15
14	379256		Муфта 15
15	0000-1602722		Кольцо 012-016-25-2-2
16	7930-3506248		Трубопровод L=3250 мм
17	402935		Угольник
18	375960		Шайба 16
19	0000-1308725		Кольцо 014-018-25-2-2
20	100-3515210		Клапан защитный
21	250510		Гайка М8х1-6Н
22	252135		Шайба 8Т
23	252135		Шайба 8Т
24	200276		Болт М8-6gx85
25	374939		Гайка М22х1,5-6Н
26	403039		Тройник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
