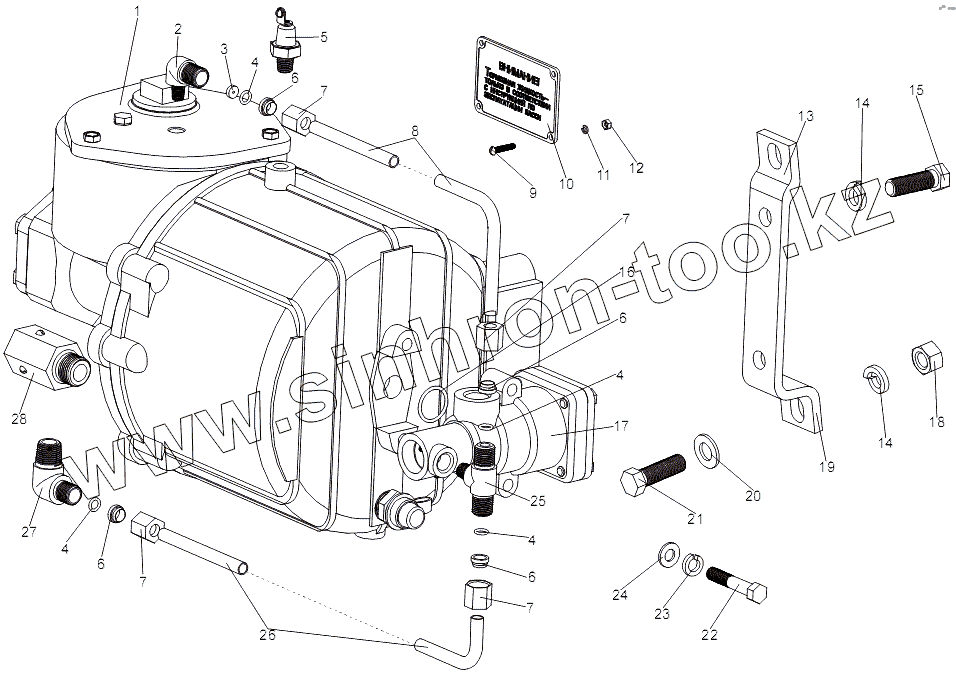

Каталог запасных частей к технике: МЗКТ-7930-200. Установка главного тормозного цилиндра

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

4

5

6

6

6

6

7

7

7

7

8

9

10

11

12

13

13

14

14

15

16

17

18

20

21

22

23

24

25

26

27

28

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7414-3505010		Цилиндр главный тормозной
2	402748		Угольник
3	7908-3506076		Дроссель
4	0000-3506717		Кольцо 008-011-19-2-2
5	ММ128-3810600		Датчик давления ММ128
6	379254		Муфта 10
7	405641		Гайка накидная 10
8	7414-3506280		Воздухопровод L=650 мм
9	220057		Винт М4-6gх22
10	543-3903108		Табличка
11	252132		Шайба 4
12	250462		Гайка М4-6Н
13	543-3505059-11		Кронштейн
14	252138		Шайба 14 ОТ
15	201587		Болт М14-6gх35
16	0000-3518740		Кольцо 025-030-30-2-2
17	7908-3518010		Клапан ускорительный
18	250558		Гайка М14-6Н
20	252016		Шайба 14
21	201591		Болт М14-6gх45
22	200319		Болт М10-6gх50
23	252136		Шайба 10 ОТ
24	252006		Шайба 10
25	379594		Тройник ввертный
26	7414-3506278		Воздухопровод L=600 мм
27	314514		Угольник
28	547А-8005230		Клапан пылезащитный
28	379594		Тройник ввертный

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
