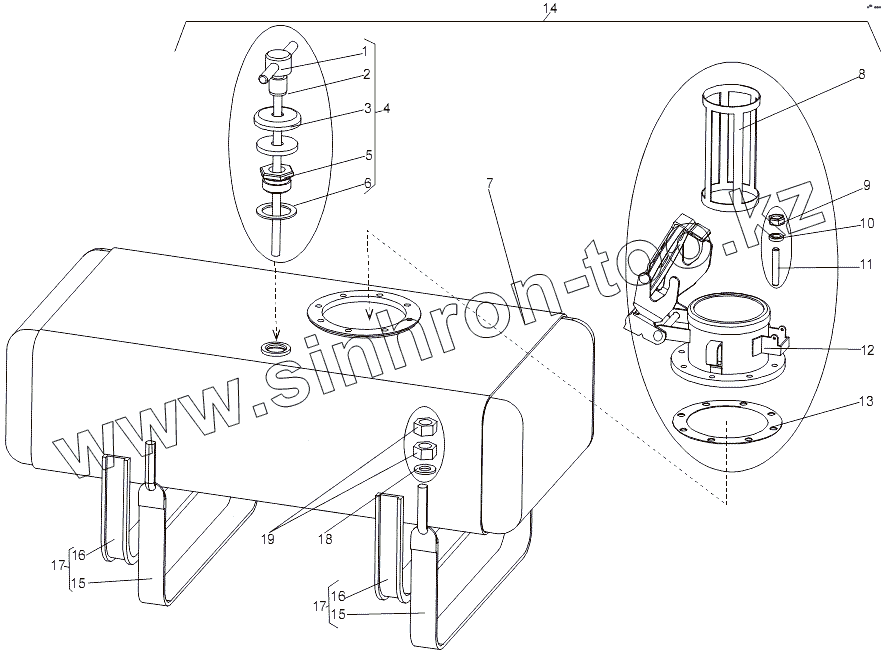

Каталог запасных частей к технике: МЗКТ-7930-200. Установка бака пускового топлива

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 7930-1119040 Линейка топливомерная
2 543-1101055 Шайба линейки
3 543-1101044-10 Прокладка линейки
4 7930-1119036 Линейка топливомерная
5 543-1101075 Втулка
6 535A-1018157 Прокладка
7 7930-1119012 Корпус бака
8 543-1101230-В Фильтр заливной горловины
9 250511 Гайка М8х1-6Н
10 252135 Шайба 8Т
11 373236 Шпилька М8х20
12 7930-1119060 Заливная горловина
13 543-1101089-02 Прокладка
14 7930-1119010 Бак пускового топлива
15 7930-1119032 Лента
16 7930-1119034 Прокладка
17 7930-1119030 Хомут
18 252006 Шайба 10
19 250512 Гайка М10-6Н
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
