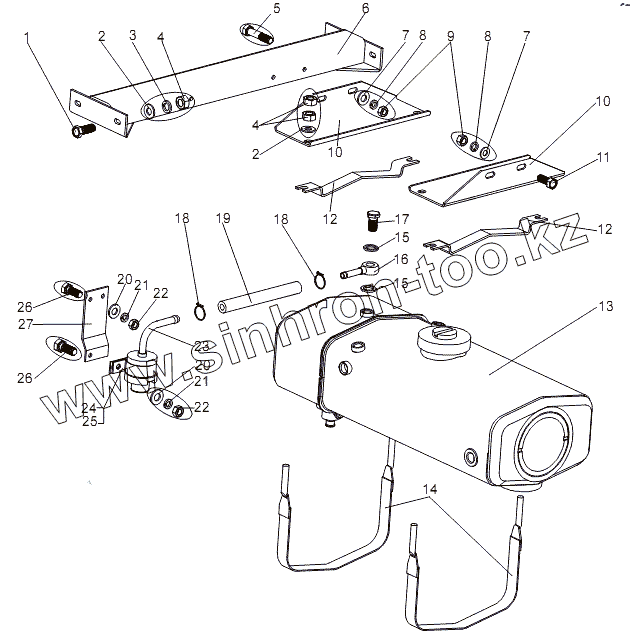

Каталог запасных частей к технике: МЗКТ-7930-200. Установка бачка расширительного и клапана редукционного

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
5
6
7
7
8
8
9
10
10
11
12
12
13
14
15
15
15
16
17
18
18
19
20
20
21
21
22
22
23
24
25
26
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1 201497 Болт М10-6gх25
2 252006 Шайба 10
3 252136 Шайба 10 ОТ
4 250512 Гайка М10-6Н
5 200272 Болт М8-6gх65
6 7930-1311060 Стяжка
7 252005 Шайба 8
8 252135 Шайба 8Т
9 250510 Гайка М8х1-6Н
10 7930-1311050 Кронштейн
11 201456 Болт М8-6gх20
12 79092-1311146 Подкладка
13 79092-1311010-20 Бачок расширительный
14 79092-1311126 Хомут
15 7413-1303106 Прокладка М14х1,5
15 535А-1503034 Прокладка
16 7413-1303122 Штуцер поворотный
17 371016 Болт 1-1-10
18 379921 Хомут 18
19 535А-3506408 Рукав Ф10
20 252004 Шайба 6
21 252134 Шайба 6Т
22 250508 Гайка М6-6Н
23 7929-1304010 Клапан редукционный
24 401873 Кляммер
25 543-4216151-А2 Прокладка кляммера
26 201420 Болт М6-6gх20
27 7930-1304072 Кронштейн
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
