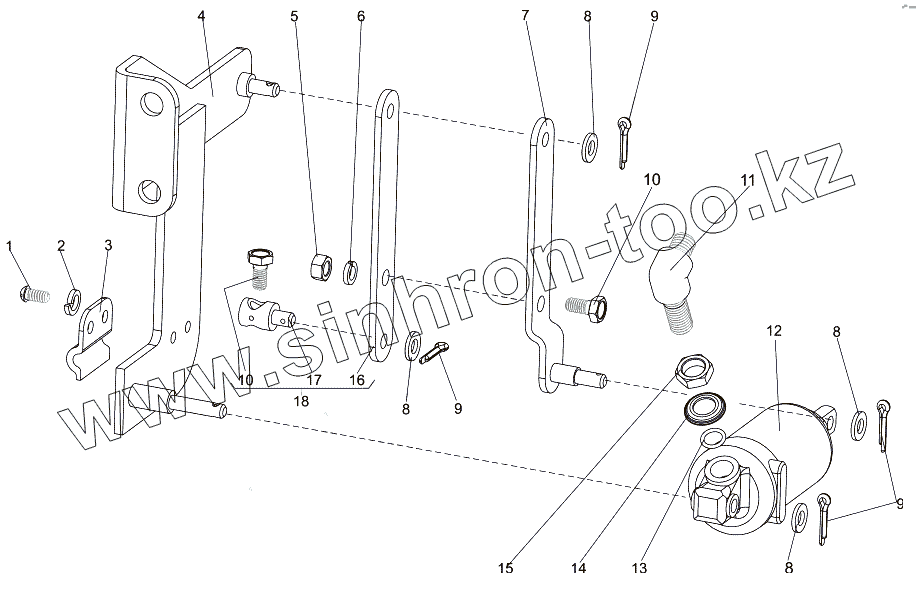

Каталог запасных частей к технике: МЗКТ-7930-200. Цилиндр с кронштейном

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
8
8
9
9
9
10
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 220077 Винт М5-6gх10
2 252133 Шайба 5Т
3 509-3570179 Держатель оболочки
4 79092-1115062 Кронштейн
5 250508 Гайка М6-6Н
6 252134 Шайба 6Т
7 79092-1115126 Рычаг
8 252004 Шайба 6
9 258013 Шплинт 2х16
10 201418 Болт М6-6gх16
11 408764-01 Угольник
12 100-3570110 Цилиндр
13 0000-3506717 Кольцо 008-011-19-2-2
14 375600 Шайба 10
15 407833-01 Гайка М10х1-6Н
16 79092-1115122 Рычаг
17 79092-1115116 Поводок
18 79092-1115120 Рычаг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
