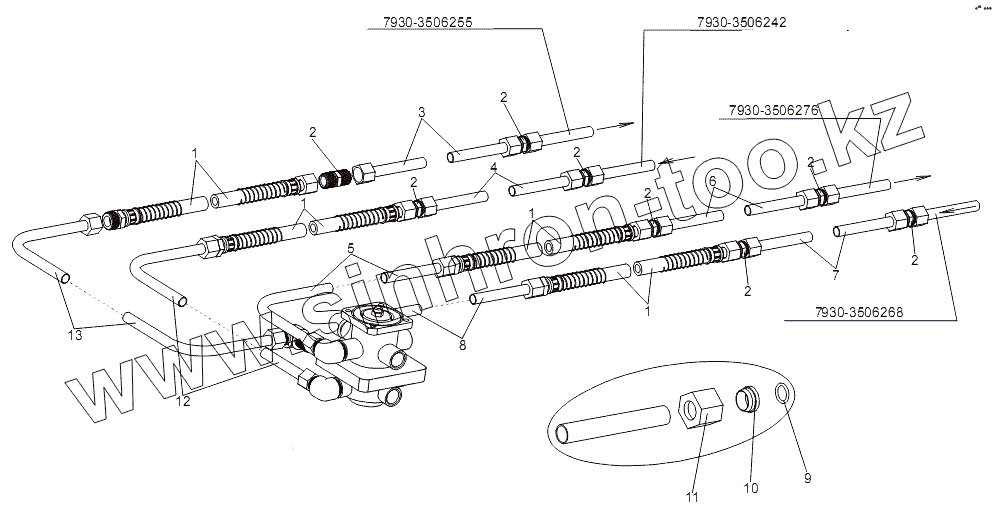

Каталог запасных частей к технике: МЗКТ-7930-200. Трубопроводы к тормозному крану

Тип техники

Марка

Модель

Схема

7930-3506242

7930-3506268

7930-3506255

7930-3506276

1

1

1

1

2

2

2

2

2

2

2

2

3

4

5

6

7

8

9

10

11

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
7930-3506242	7930-3506242		Трубопровод L=2850 мм
7930-3506268	7930-3506268		Трубопровод L=4600 мм
7930-3506255	7930-3506255		Трубопровод L=3100 мм
7930-3506276	7930-3506276		Трубопровод L=5000 мм
1	7930-3506630		Шланг
2	379501		Ниппель
3	7930-3506254		Трубопровод L=3900 мм
4	7930-3506245		Трубопровод L=3900 мм
5	7930-3506272		Трубопровод L=1700 мм
6	7930-3506274		Трубопровод L=2500 мм
7	7930-3506269		Трубопровод L=2700 мм
8	7930-3506270		Трубопровод L=1500 мм
9	0000-1602722		Кольцо 012-016-25-2-2
10	379256		Муфта 15
11	405674		Гайка накидная 1-15
12	7930-3506247		Трубопровод L=3400 мм
13	7930-3506253		Трубопровод L=3500 мм

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
