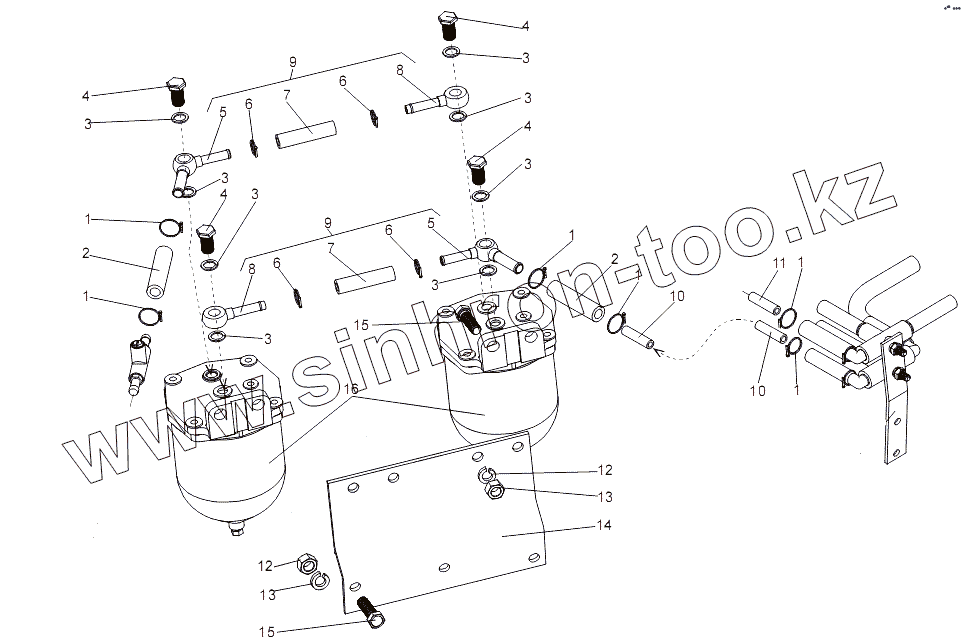

Каталог запасных частей к технике: МЗКТ-7930-200. Топливопроводы фильтров грубой очистки

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

2

2

3

3

3

3

3

3

3

3

4

4

4

4

5

5

6

6

6

6

7

7

8

8

9

9

10

10

11

12

12

13

13

14

15

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	379929		Хомут 22
2	537-1303110		Шланг 12
3	409281		Прокладка 14М3
4	371016		Болт 1-1-10
5	7930-1104517		Патрубок
6	379921		Хомут 18
7	79092-1104661		Рукав
8	7413-1303122		Штуцер поворотный
9	7930-1104510		Топливопровод
10	7930-1104012-10		Топливопровод L=2450 мм
11	7930-1104266-10		Топливопровод L=4350 мм
12	252137		Шайба 12 ОТ
13	250515		Гайка М12х1,25-6Н
14	7930-1105112		Кронштейн
15	201567		Болт М12х1,25-6gх40
16	840-1105010		Фильтр-отстойник топлива

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
