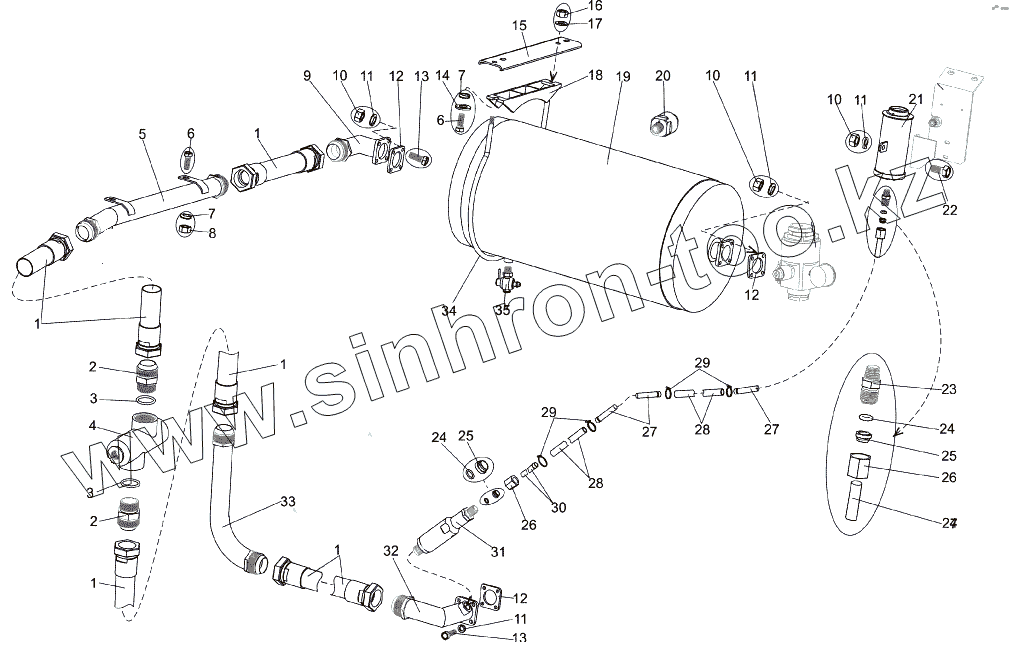

Каталог запасных частей к технике: МЗКТ-7930-200. Система смазки и воздуховоды

Тип техники

Марка

Модель

Схема

1

1

1

1

1

2

2

3

3

4

5

6

6

7

7

8

9

10

10

10

11

11

11

11

12

12

12

13

13

14

15

16

17

18

19

20

21

22

23

24

24

25

25

26

26

27

27

27

28

28

29

29

30

31

32

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
1	543-1719085		Шланг
2	404375		Штуцер
3	0000-1716766		Кольцо 045-050-30-2-2
4	7930-1026100		Клапан пусковой
5	7930-1031380-10		Труба к пусковому клапану
6	201497		Болт М10-6gх25
7	252136		Шайба 10 ОТ
8	250512		Гайка М10-6Н
9	7930-1031054-10		Труба от баллона
10	250510		Гайка М8х1-6Н
11	252135		Шайба 8Т
12	7930-1026044		Прокладка
13	201458		Болт М8-6gх25
14	252006		Шайба 10
15	7930-1031426		Балка
16	250514		Гайка М12-6Н
17	252007		Шайба 12
18	547А-3513044		Колодка
19	7930-1031360		Баллон воздушный
20	7930-1026050		Клапан предохранительный
21	7930-1026200		Бачок дозатора смазки
22	201454		Болт М8-6gх16
23	405440		Штуцер
24	0000-3506717		Кольцо 008-011-19-2-2
25	379254		Муфта 10
26	405641		Гайка накидная 10
27	7930-1031358		Трубка L=1200мм
28	79112-1101692		Рукав
29	379921		Хомут 18
30	7930-1031356		Трубка
31	7930-1026150		Дозатор смазки
32	7930-1031400-10		Труба к пневмостартеру
33	7930-1031390		Труба соединительная
34	547А-3513038		Хомут
35	543-3515010		Кран спускной

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
