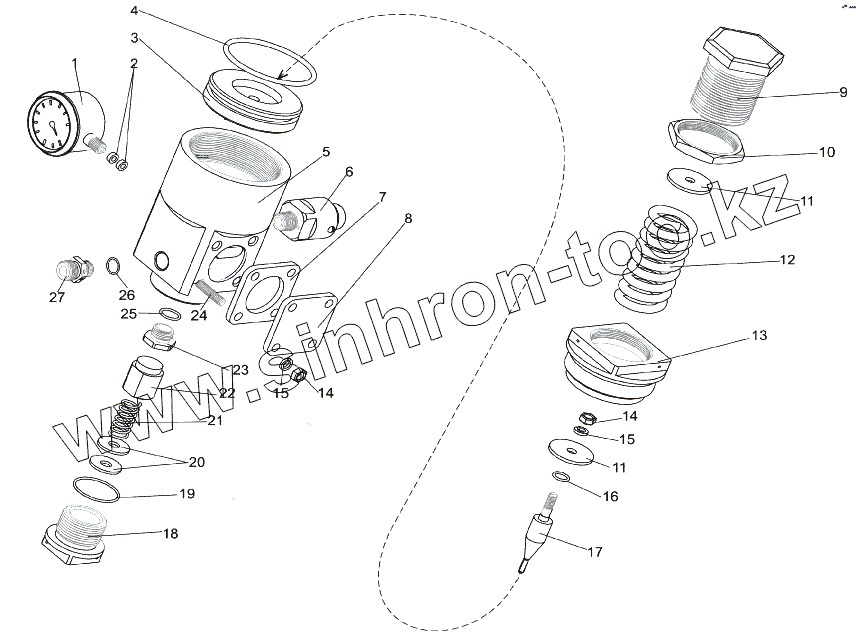

Каталог запасных частей к технике: МЗКТ-7930-200. Редуктор воздушный

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

11

12

13

14

14

15

15

16

17

18

19

20

21

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	0000-1026466		Манометр МТМ-1-16/11-БС-Д
2	535А-1406044		Прокладка
3	79221-1026012		Корпус редуктора
4	7930-1026050		Клапан предохранительный
5	7930-1026044		Прокладка
6	7930-1026042		Крышка
7	79221-1026032-01		Корпус пружины поршня
8	375141		Гайка М56х2-6Н
9	375531		Шайба 8
10	79221-1026030		Пружина поршня
11	79221-1026034		Втулка
12	250510		Гайка М8х1-6Н
13	252135		Шайба 8Т
14	0000-3423785		Кольцо 072-080-46-2-3
15	79221-1026024		Поршень
16	0000-1602722		Кольцо 012-016-25-2-2
17	79221-1026026		Шток
18	79221-1026014		Направляющая клапана
19	0000-4222760		Кольцо 040-044-25-2-2
20	252039		Шайба 10
21	79221-1026022		Пружина клапана
22	79221-1026016		Клапан
23	79221-1026040		Седло клапана
24	373236		Шпилька М8х20
25	0000-2402726		Кольцо 016-020-25-2-2
26	0000-3408723		Кольцо 013-016-19-2-2
27	404231		Штуцер

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
