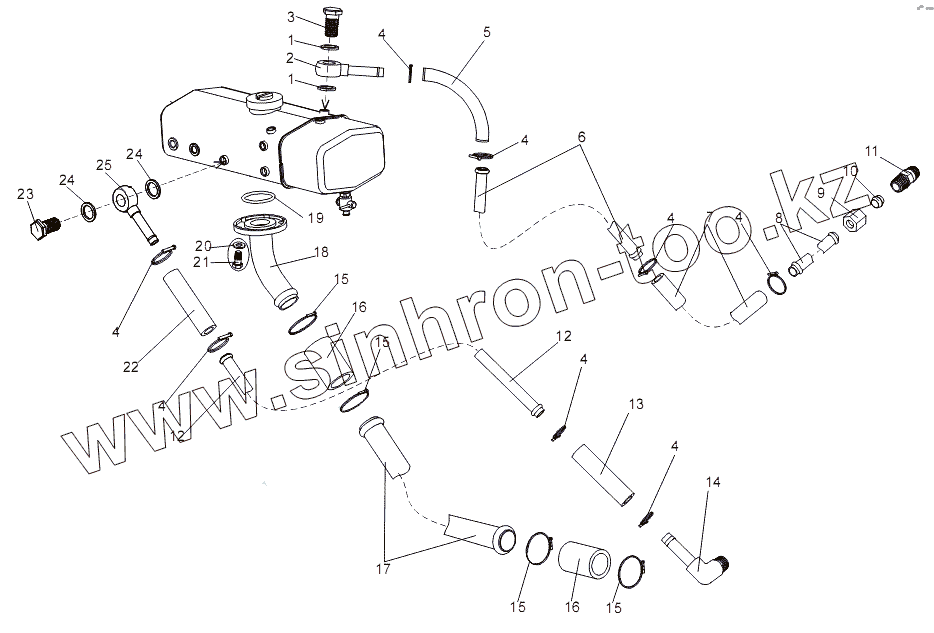

Каталог запасных частей к технике: МЗКТ-7930-200. Подсоединение трубопроводов к расширительному бачку

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

4

4

4

4

4

4

4

5

6

7

8

9

10

11

12

12

13

14

15

15

15

15

16

16

17

18

19

20

21

22

23

24

24

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	535А-1503034		Прокладка
1	7930-1303106		Прокладка
2	7413-1303122		Штуцер поворотный
3	371016		Болт 1-1-10
4	379929		Хомут 22
5	543-1303239		Шланг 10
6	7930-1303202		Трубка пароотводящая
7	547А-1712412		Рукав
8	7930-1303206		Трубка пароотводящая
9	405641		Гайка накидная 10
10	314802		Муфта конусная 10
11	379029		Ниппель
12	7930-1303204		Труба пароотводящая
13	7911-1303262		Рукав
14	402996		Угольник
15	379956		Хомут 36
16	543-1303099		Шланг 25
17	7930-1303220		Труба
18	7930-1303216		Патрубок
19	0000-1716753		Кольцо 035-040-30-2-2
20	252134		Шайба 6Т
21	201416		Болт М6-6gх12
22	537-1303110		Шланг 12
23	371018		Болт 1-1-12
24	7930-1303105		Прокладка
24	7413-1303105		Прокладка
25	7413-1303124		Штуцер поворотный

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
