Каталог запасных частей к технике: МЗКТ-7930-200. Крепление контейнера и аккумуляторных батарей

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

8

9

10

11

12

12

13

14

15

16

17

18

19

19

20

21

22

23

24

25

26

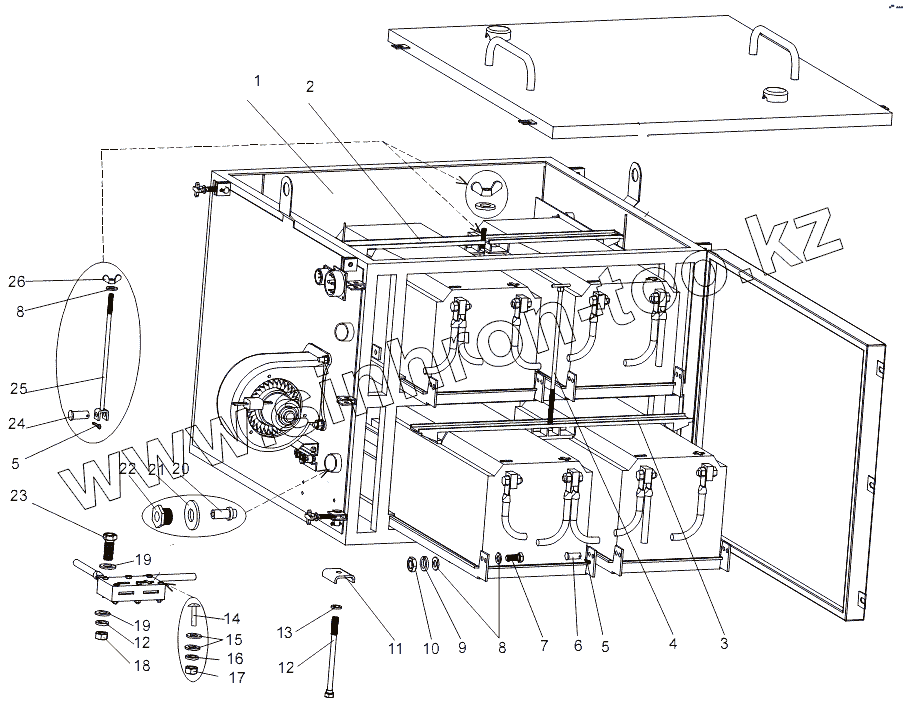

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7930-3748002		Аккумуляторный контейнер
2	7930-3748560		Планка прижимная верхняя
3	7930-3748600		Планка прижимная нижняя
4	7930-3748238		Стяжка
5	258038		Шплинт 3,2х16
6	260070		Палец 10х70
7	201456		Болт М8-6gх20
8	252038		Шайба 8
9	252135		Шайба 8Т
10	250510		Гайка М8х1-6Н
11	543-8408248-А		Прокладка
12	200323		Болт М10-6gх70
13	252136		Шайба 10 ОТ
14	220118		Винт М6-6gx48
15	252004		Шайба 6
16	252135		Шайба 8Т
17	250508		Гайка М6-6Н
18	250512		Гайка М10-6Н
19	252006		Шайба 10
20	543-3724245		Уплотнитель проводов
21	376190		Шайба 27
22	543-3724241		Гайка М39х2
23	370906		Болт М10-6gх30
24	260039		Палец 8х38
25	7930-3748256		Стяжка
26	251513		Гайка М8-6Н

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
