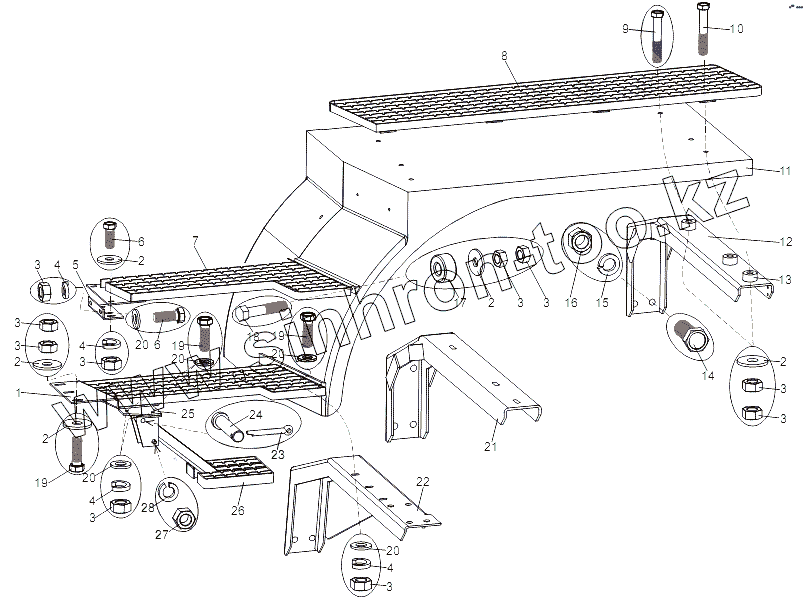

Каталог запасных частей к технике: МЗКТ-79097. Установка крыльев и подножек

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
10
11
11
12
12
13
14
15
16
17
18
19
19
19
20
20
20
20
20
21
22
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
1 79091-8405320 Подножка
1 79091-8405321 Подножка
2 252039 Шайба 10
3 250512 Гайка М10-6Н
4 252136 Шайба 10 ОТ
5 79092-8405127 Кронштейн
5 79092-8405126 Кронштейн
6 201497 Болт М10-6gх25
7 79092-8405301 Подножка
7 79092-8405300 Подножка
8 79092-8405391-10 Подножка левая
8 79092-8405390-10 Подножка правая
9 210412 Болт М10-6gx60
10 201509 Болт М10-6gх60
11 79092-8404021-10 Крыло левое
11 79092-8404020-10 Крыло правое
12 79092-8404254 Кронштейн
12 79092-8404255 Кронштейн
13 543-1302105 Подушка
14 202119 Болт М16-6gх40
15 252139 Шайба 16 ОТ
16 250560 Гайка М16-6Н
17 547А-3723402 Подушка
18 200319 Болт М10-6gх50
19 370906 Болт М10-6gх30
20 252006 Шайба 10
21 79092-8404220 Кронштейн
22 79092-8405191 Кронштейн
22 79092-8405190 Кронштейн
23 258053 Шплинт 4х25
24 260117 Палец 14х65
25 79091-8405380 Кронштейн
26 79091-8405360 Подножка
27 250514 Гайка М12-6Н
28 252137 Шайба 12 ОТ
