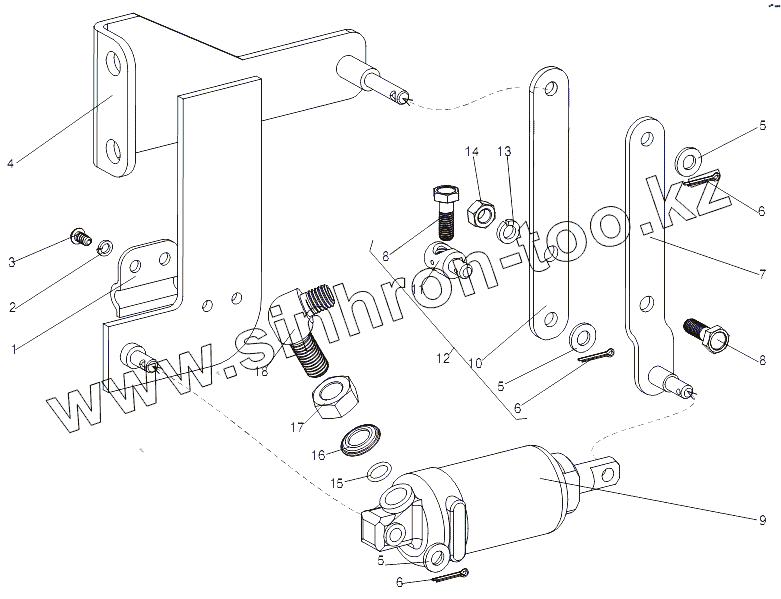

Каталог запасных частей к технике: МЗКТ-79097. Цилиндр с кронштейном 79092-1115060-10

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

6

6

6

7

8

8

9

10

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	509-3570179		Держатель оболочки
2	252133		Шайба 5Т
3	220077		Винт М5-6gх10
4	79092-1115062		Кронштейн
5	252004		Шайба 6
6	258013		Шплинт 2х16
7	79092-1115126		Рычаг
8	201418		Болт М6-6gх16
9	100-3570110		Цилиндр
10	79092-1115122		Рычаг
11	79092-1115116		Поводок
12	79092-1115120		Рычаг
13	252134		Шайба 6Т
14	250508		Гайка М6-6Н
15	0000-3506717		Кольцо 008-011-19-2-2
16	375600		Шайба 10
17	407833-01		Гайка М10х1-6Н
18	408764-01		Угольник
