Каталог запасных частей к технике: МЗКТ-79092. Детали коробки передач

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

8

9

10

10

11

12

13

14

15

16

16

16

16

17

18

20

21

22

22

23

24

25

26

27

28

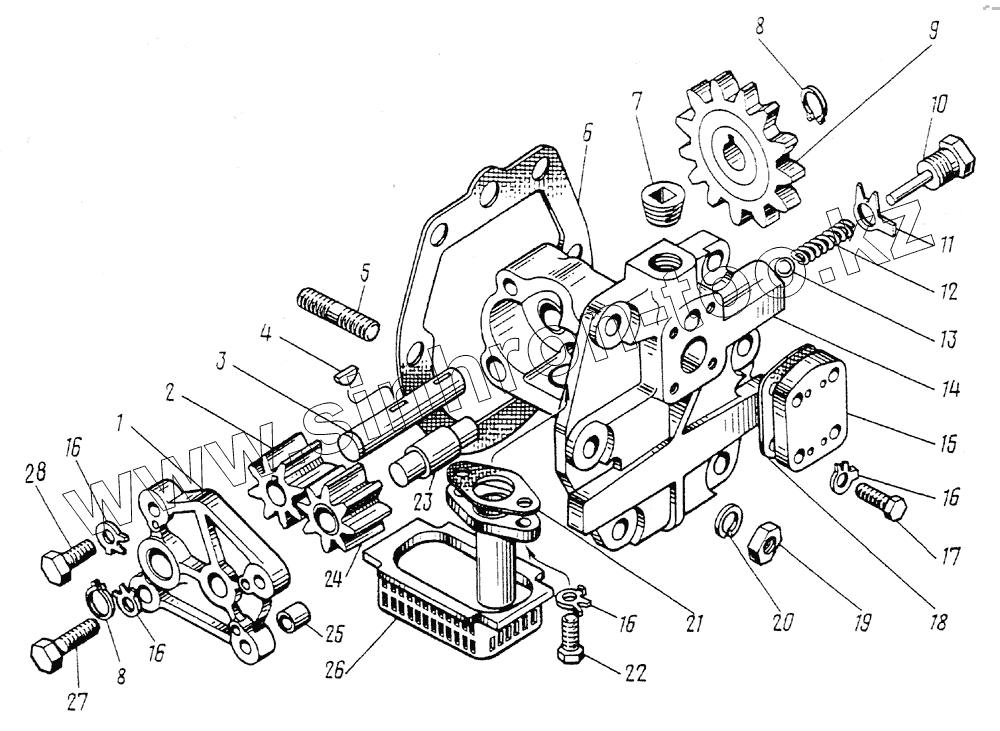

Позиция на иллюстрации	Заводской номер детали		Название детали
202-1704064-10	202-1704064-10		Панель
202-1701047-30	202-1701047-30		Вал промежуточный
201-1704028	201-1704028		Шестерня ведущая
262532	262532		Пробка КГ 1/4"
1	202-1704088		Крышка
2	201-1704030		Шестерня
3	201-1704042		Валик
4	314031		Шпонка 3х5
4	314031		Шпонка 3х5
5	216553		Шпилька М10х25
6	201-1704017		Прокладка
7	262518		Пробка К 3/8"
8	201-1704077		Кольцо Б16
9	202-1704142		Шестерня привода
10	236-1704026		Пробка клапана
10	216553		Шпилька М10х25
11	312219		Шайба 14
12	201-1704027		Пружина клапана
13	0000-2402201		Шарик 9.525-100
14	201-1704013		Корпус
15	201-1704064		Крышка корпуса
16	312211		Шайба 8
17	201466		Болт М8-6Нх25
18	201-1704066		Прокладка панели
20	252136		Шайба 10 ОТ
21	201-1704108		Прокладка заборника
22	201456		Болт М8-6gх20
22	252136		Шайба 10 ОТ
23	201-1704025		Ось ведомой шестерни
24	201-1704033		Шестерня ведомая
25	201-1704116		Втулка установочная
26	201-1704100		Заборник
27	201464		Болт М8-6gх40
28	201460		Болт М8-6gх30

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
