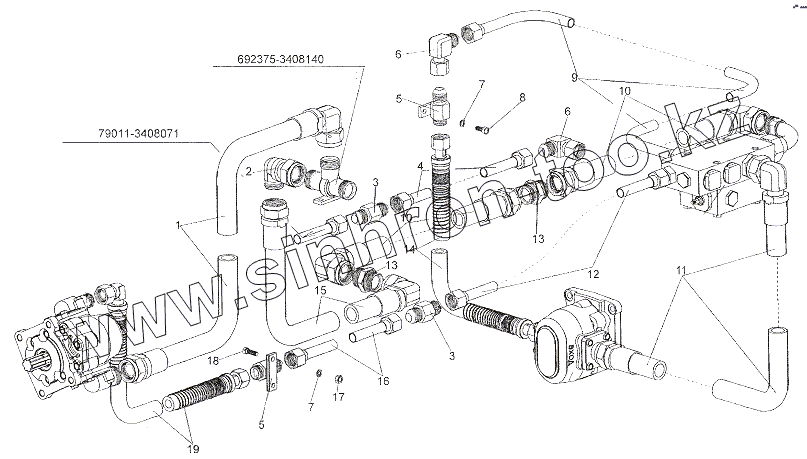

Каталог запасных частей к технике: МЗКТ-79011. Трубопроводы и шланги блока клапанов и насосов

Тип техники

Марка

Модель

Схема

692375-3408140

79011-3408071

1

2

3

3

4

5

5

6

6

7

7

8

9

10

10

11

12

13

13

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
692375-3408140	692375-3408140		Соединитель тройной
79011-3408071	79011-3408071		Трубопровод
1	652511-3408556		Шланг
2	692375-3408082		Переходник угловой
3	535A-3408038		Ниппель переходника
4	79011-3408092		Трубопровод
5	8021-3408037		Переходник
6	7917-3408080		Переходник угловой
7	252155		Шайба 8Л
8	201456		Болт М8-6gх20
9	79011-3408089		Трубопровод
10	79011-3408556		Шланг
11	8021-3408558		Шланг
12	79011-3408098		Трубопровод
13	408638-01		Штуцер
14	8021-3408404		Шланг
15	79011-3408550		Шланг
16	79011-3408075		Трубопровод
17	250510		Гайка М8х1-6Н
18	201458		Болт М8-6gх25
19	8021-3408456		Шланг

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
