Каталог запасных частей к технике: МЗКТ-79011. Привод крана 543-4222110-B

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

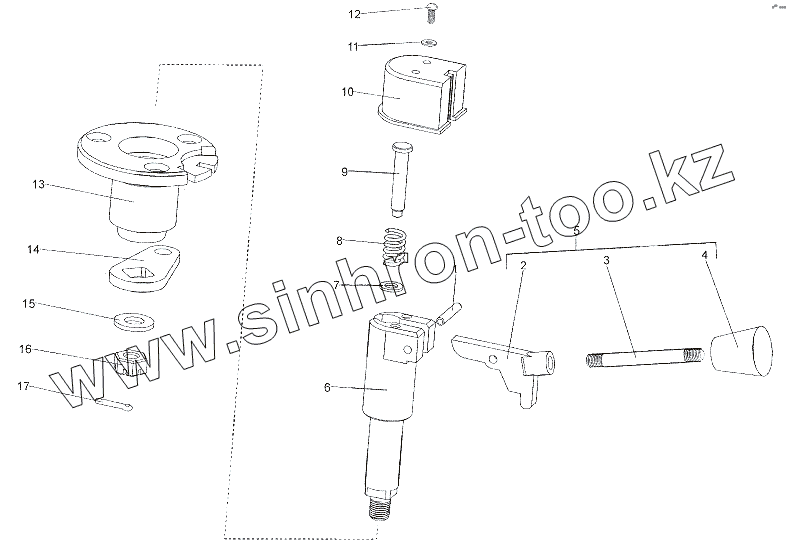

Позиция на иллюстрации	Заводской номер детали		Название детали
1	258632		Штифт 5х30
2	543-4222151-Б		Основание рукоятки
3	543-4222152		Стержень рукоятки
4	535А-3727110		Головка рукоятки
5	543-4222136-Б		Рукоятка привода
6	543-4222140		Валик
7	375451		Шайба 8
8	543-4222133		Пружина фиксаторная
9	543-4222132-Б		Палец
10	543-4222116		Крышка защитная
11	252002		Шайба 4
12	220051		Винт М4-6gх10
13	543-4222096-Б		Втулка
14	543-4222130-В		Рычаг
15	252007		Шайба 12
16	250977		Гайка М12х1,25-5Н6Н
17	258039		Шплинт 3,2х20

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
