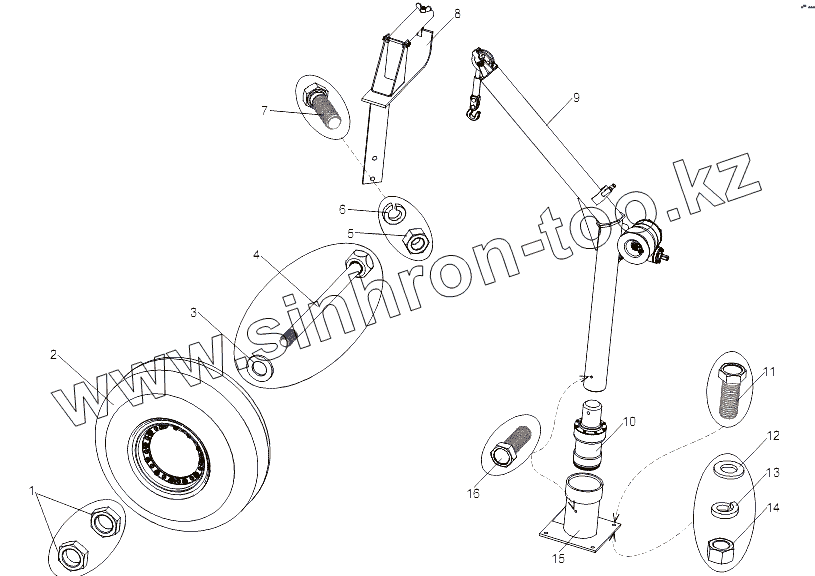

Каталог запасных частей к технике: МЗКТ-7429. Установка подъемника запасного колеса

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	250659		Гайка М22х1,5
2	7909-3101011		Колесо
3	252020		Шайба 22
4	7429-3925022		Стяжка
5	250512		Гайка М10-6Н
6	252136		Шайба 10 ОТ
7	201501		Болт М10-6gх60
8	79096-3925043		Прижим
9	79096-3925010		Стрела подъемника
10	7429-3925020		Опора
11	371341-01		Болт М16х1,5-6gх45
12	252017		Шайба 16
13	252139		Шайба 16 ОТ
14	374635		Гайка М16х1,5-6Н
15	79096-3925051		Кронштейн
16	371692		Болт М10-6gх22

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
