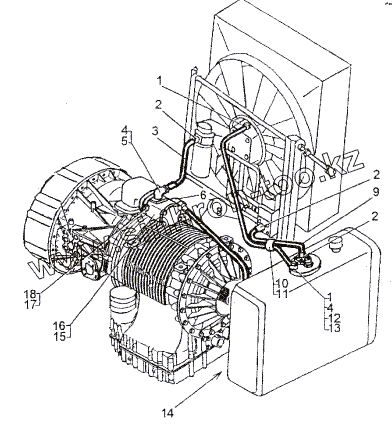

Каталог запасных частей к технике: МЗКТ-74296. Установка трубопроводов

Тип техники

Марка

Модель

Схема

1

1

2

2

2

3

4

4

5

6

7

8

9

10

11

12

13

15

16

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	379921		Хомут 18
2	0001-1922027		Фланец 12СFНS N7253-07025
3	0001-1922042		Шланг 12C2AT(G2) 16FL45-12FL45-180
4	543-3504147-Б		Болт специальный
5	0001-1922025		Фланец 16СFНS N7253-07035
6	0001-1922026		Фланец 24СFНS N7253-07055
7	0001-1922041		Шланг 24C1TH(G1H) 24FL90-24FL-52
8	6525-3506116		Рукав Ф10
9	0001-1922043		Шланг 12C3H 12FL90-12FL90-270
10	543-4216151-A2		Прокладка кляммера
11	409394		Хомут
12	742952-1923018		Соединитель
13	376120		Прокладка 18М3
15	74296-1901010		Насос
16	742953-1901024		Прокладка
17	252137		Шайба 12 ОТ
18	407588-01		Болт 1/2-13UNС-2Ах40

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
