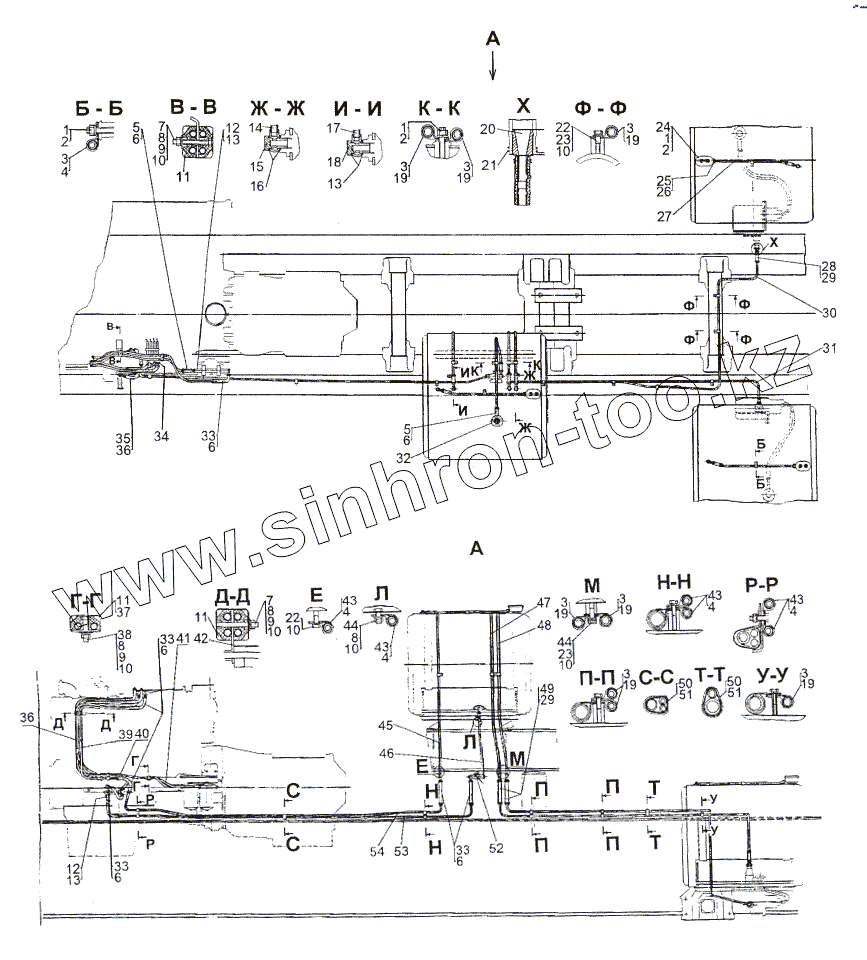

Каталог запасных частей к технике: МЗКТ-74296. Установка топливопроводов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
5
5
6
6
6
6
6
6
7
7
8
8
8
8
9
9
9
10
10
10
10
10
10
10
11
11
11
12
12
13
13
13
14
15
16
17
18
19
19
19
19
19
19
19
20
20
21
22
22
23
23
24
25
26
27
28
29
29
30
31
32
33
33
33
33
34
35
36
36
37
38
39
40
41
42
43
43
43
43
44
44
45
46
47
48
49
50
50
51
51
52
53
54
Позиция на иллюстрации Заводской номер детали Название детали
1 250511 Гайка М8х1-6Н
2 252135 Шайба 8Т
3 315404 Кляммер
4 547A-3724870 Втулка
5 535A-1015818 Рукав
6 379921 Хомут 18
7 200219 Болт М6-6gх50
8 250508 Гайка М6-6Н
9 252037 Шайба 6
10 252134 Шайба 6Т
11 8950-3506168 Хомут
12 6525-1104302 Переходник
13 409281 Прокладка 14М3
14 7413-1303124 Штуцер поворотный
15 371018 Болт 1-1-12
16 409282 Прокладка 16М3
17 7413-1303122 Штуцер поворотный
18 371016 Болт 1-1-10
19 500-1104542 Втулка
20 74296-1104204 Наконечник
21 379956 Хомут 36
22 201416 Болт М6-6gх12
23 252004 Шайба 6
24 547B-1101702 Суфлер топливного бака
25 405641 Гайка накидная 10
26 314802 Муфта конусная 10
27 7930-1104053 Топливопровод L=520 мм
28 537-1303110 Шланг 12
29 379929 Хомут 22
30 74296-1104014 Топливопровод
31 74296-1104010 Топливопровод
32 74296-1104430 Заборник
33 535A-3506408 Рукав
34 6525-1104300 Переходник
35 74133-1104574 Рукав
36 74296-1104022 Топливопровод
37 79092-5009058 Пластина
38 201424 Болт М6-6gх30
39 74296-1104028 Топливопровод
40 74296-1104026 Топливопровод
41 74296-1104024 Топливопровод
42 74296-1104298 Пластина
43 315403 Кляммер
44 201418 Болт М6-6gх16
45 74296-1104032 Топливопровод
46 74296-1104018 Топливопровод
47 74296-1104012 Топливопровод
48 74296-1104016 Топливопровод
49 543-1303128 Рукав
50 409390 Хомут 35.016
51 543-3506226-A Прокладка
52 652712-1104604 Кран перепускной
53 74296-1104020 Топливопровод
54 74296-1104030 Топливопровод
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
